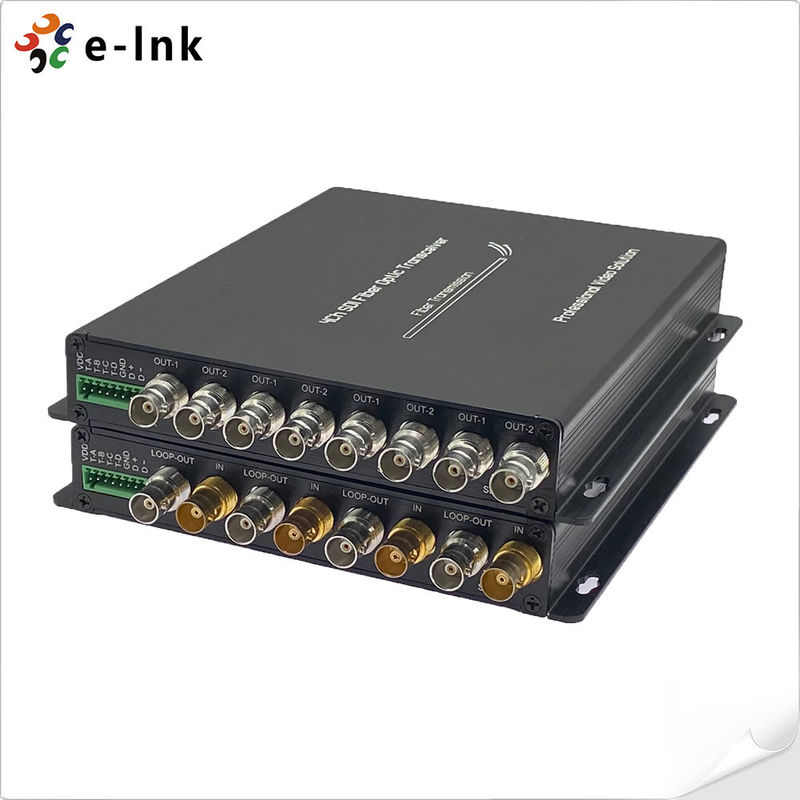

Konverter Fiber 3G-SDI 4-Saluran Dengan RS485, Tally & Output Loop
Konverter Serat Output Loop 4-Saluran 3G-SDI denganRS485 & Tally
3G-SDI 4-Saluran Konverter Serat Keunggulan
► Transmisi video 3G/HD-SDI 4 saluran melalui serat optik
► Penyeimbangan kabel otomatis untuk memastikan integritas sinyal
► Penyetelan ulang otomatis 270Mbit/s - 1.48Gbit/s-3Gbit/s
► Kompatibel langsung dengan sistem kamera 3G/HD-SDI dan mendukung output Loop 4Ch
► Transmisi jarak jauh hingga 20 km (12,5 mil) (Jarak Lain Opsional)
► Mendukung 4Ch Tally
► Transmisi tingkat siaran non-kompresi digital penuh;
► Mendukung 1Ch RS485 mundur dan 4Ch Tally;
► Rentang suhu kerja (-10℃~+55℃)
3G-SDI 4-Saluran Ikhtisar Konverter Serat
Seri LNK-3GSDI-4V1DT mendukung sinyal video definisi tinggi standar HD/3G-SDI 4-saluran dan
sinyal RS485 dan Tally yang ditransmisikan melalui kabel serat optik tunggal. Konverter Video E-link 3G-SDI melalui Serat
termasuk satu pemancar dan satu penerima untuk sinyal 3G-SDI 1080P. Serat E-link 3G-SDI
Konverter dapat mengirimkan sinyal Video 3G-SDI 4-Ch melalui serat optik tunggal, dan mendukung Loop
output, 4Ch Tally dan RS485 mundur. Kualitas video adalah tingkat siaran non-kompresi. Itu’s
banyak digunakan di bidang penyiaran.
3G-SDI 4-Saluran Aplikasi Konverter Serat
3G-SDI 4-Saluran Indeks Teknis Konverter Serat
| Input SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI dan Telekomunikasi/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s |
| Jumlah input: 4 |
| Kehilangan refleksi: >15DB |
| Keseimbangan: 0-150m @3Gb/s |
| Konektor: BNC |
| Optik |
Saluran: 1 |
| Tipe: mode tunggal |
| Jarak transmisi: 20km (Jarak Lain Opsional) |
| Kehilangan refleksi: > 15dB |
| Dithering: < 0.2UI |
| Konektor: FC/UPC (SC, LC, ST opsional) |
| Output SDI |
Jumlah output:4 |
| Level sinyal: nominal 800mV |
| Waktu naik/turun: indikasi 200ps |
| Overshoot: < 10% amplitudo |
| Kehilangan refleksi: >15dB |
| Dithering: < 0.2UI |
| Konektor: 75Ω BNC |
| Data |
1Ch RS-485 (dupleks penuh/setengah) dan mendukung NRZ, RZI dan Manchester |
| Maks. 57600bps untuk RS485 |
| Konektor: Terminal sekrup standar industri |
| 4Ch Tally: A, B , C, D |
| Indikasi daya dan lingkungan |
Suhu pengoperasian: -10℃～＋55℃ |
| Input Daya: 1A@12VDC |
| EMI/RFI: memenuhi FCC Bagian 15 Kelas A, standar EMC UE |
| Waktu rata-rata bebas masalah: >100000 jam |
| Format video SDI mendukung |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
3G-SDI 4-Saluran Konverter Serat Informasi Pemesanan
| LNK-HDSDI-4V1D4T |
Video HD-SDI 4-Ch dengan output Loop + 1Ch RS485 mundur + 4Ch Tally, SM 20km, FC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
| LNK-3GSDI-4V1D4T |
Video 3G-SDI 4-Ch dengan output Loop + RS485 mundur + 4Ch Tally, SM 20km, FC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
