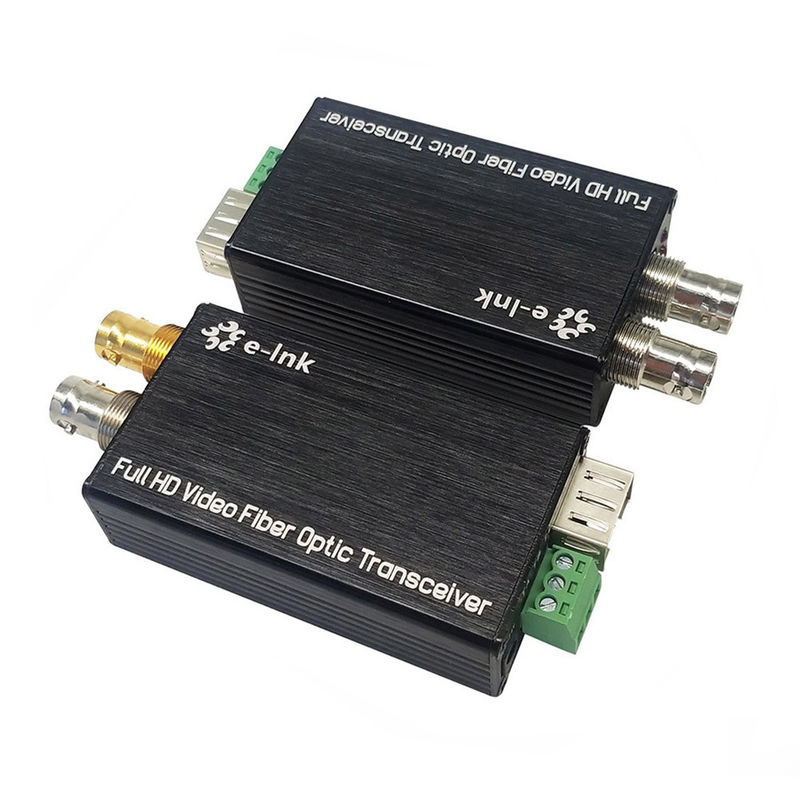

SDI Optical Fiber Mini Converter dengan kemampuan transmisi jarak jauh hingga 80 km

SDI Optical Fiber Mini Converter dengan kemampuan transmisi jarak jauh hingga 80 km

Konverter Serat SDIKeuntungan:

Setiap saluran termasuk 8-saluran audio tertanam;

- Pengukuran kabel otomatis, digunakan untuk semua kecepatan di bawah 3,2 Gb/s (Belden 1694A);

️ Reklok otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s

️ Langsung kompatibel dengan sistem kamera HD-SDI

Kemampuan transmisi jarak jauh hingga 80 km

️ Hot swap dan hot plug;

Mengatasi semua pola patologis, transmisi tingkat siaran non-kompresi sepenuhnya digital;

 LED Status Indikasi untuk memantau kondisi kerja;

¢ Super optik rentang dinamis dan bebas dari penyesuaian;

 panjang gelombang CWDM 1470~1610nm opsional;

 rentang suhu industri yang sangat luas (-20°C~+70°C), dapat beradaptasi dengan berbagai lingkungan;

Gambaran umum

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter mendukung 1 saluran 3G/HD-SDI Video (audio

tertanam) & Tally atau Reverse sinyal RS485 dikirim melalui kabel serat optik, dan memantau sinyal

E-link 3G/HD-SDI Video over Fiber Converters mencakup satu

pemancar dan satu penerima untuk sinyal 1080P 3G/HD-SDI.

️ Rekaman film hewan

Peristiwa langsung disiarkan melalui serat optik

Sistem video wall yang besar

Sistem Pemantauan Lalu Lintas Cerdas

Sistem keamanan

Pengendalian industri (Listrik, Kimia, Baja, Minyak, Kereta Api dan lain-lain)

Pengamatan militer (Ladang, Perbatasan, Penjaga, dll.)

Stadion (Untuk video HD LIVE, transmisi audio)

Dimensi

Kebutuhan daya

• DC 5~12V/1A
• Gelombang catu daya kurang dari 100mV
• Unit catu daya yang dipilih harus sesuai dengan lingkungan.

Gambaran umum antarmuka & LED

Instruksi pemasangan

1.Sebelum Anda menginstal

Periksa produk saat diterima untuk kerusakan yang terlihat yang mungkin disebabkan selama pengiriman.

(1)Isi kemasan:

SDI Fiber Transmitter x 1

SDI Fiber Receiver x 1

Adaptor Daya x 2

Manual pengguna x 1

(2) Silakan baca manual pengguna dengan hati-hati sebelum memasang produk.

(3) Silakan baca petunjuk keselamatan dengan hati-hati

(4) Jangan membuka perangkat;

(5) Harap perhatikan stiker pada perangkat, T adalah pemancar, R adalah penerima.

2.Proses pemasangan

(1) Sambungkan pemancar optik dan kamera atau perangkat output lainnya.

Kemudian perangkat daya pada.

(2) Sambungkan penerima optik dan monitor. dan terhubung dengan serat. kemudian perangkat daya pada.

3.TALLY atau Reverse RS485Koneksi:

Transmitter TALLY atau RS485 Output Signal Connection: (Mampu mengemudi indikator LED secara langsung)

Penerima TALLY atau RS485 Sinyal Input Koneksi: (LED jenis beban cocok untuk OC drive LED - driver)

Instruksi tanggung jawab

• Pelanggan akan bertanggung jawab atas kerugian jika pengembalian / penggantian rusak selama transportasi.
• Silakan hubungi kami secara langsung jika perangkat rusak selama transportasi dari sisi kami.
• Kami tidak akan bertanggung jawab atas kerusakan jika perangkat rusak dengan pasokan listrik pelanggan sendiri.
• Silakan gunakan catu daya secara ketat sesuai dengan manual pengguna.
• Panduan pengguna tidak dapat dicetak secara pribadi atau menyebar melalui internet tanpa izin kami.
• Kami tidak akan bertanggung jawab atas siapa pun yang mengubah manual atau menambahkan beberapa fitur produk kami.
• Hal ini dapat menyebabkan kerusakan pada perangkat eksternal lainnya.
• Kami akan memperbaiki / mengganti untuk perangkat yang rusak yang masih di bawah garansi.
• Tolong daur ulang kemasan perangkat, di sana kita hanya memiliki satu bumi.

Indeks Teknis

Paket Termasuk

Paket Termasuk

SDI Transmitter x 1

SDI Receiver x 1

Modul SFP x 2

Manual Pengguna

Silahkan periksa apakah semua barang termasuk dalam kotak. Jika ada yang hilang, silakan hubungi penjual.
