Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: ISO9001 / CE / RoHS / FCC
Nomor model: Seri LNK-M12G-1V1T1D
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 pasang
Harga: Negotiate
Kemasan rincian: Kemasan Karton Standar SDI Fiber Extender
Waktu pengiriman: 1-3Hari Kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram, Paypal
Menyediakan kemampuan: 1000000pcs/bulan
Input: |
1 x 12G-SDI di BNC |
Output: |
1 x serat optik LC/ 1 x 12G-SDI loop-out pada BNC |
Kekuatan: |
5-15 VDC |
Selubung: |
Kotak Aluminium |
Suhu operasi: |
-40°C~85°C |
Dimensi (PxLxT): |
80x40x20 (mm) |
Input: |
1 x 12G-SDI di BNC |
Output: |
1 x serat optik LC/ 1 x 12G-SDI loop-out pada BNC |
Kekuatan: |
5-15 VDC |
Selubung: |
Kotak Aluminium |
Suhu operasi: |
-40°C~85°C |
Dimensi (PxLxT): |
80x40x20 (mm) |

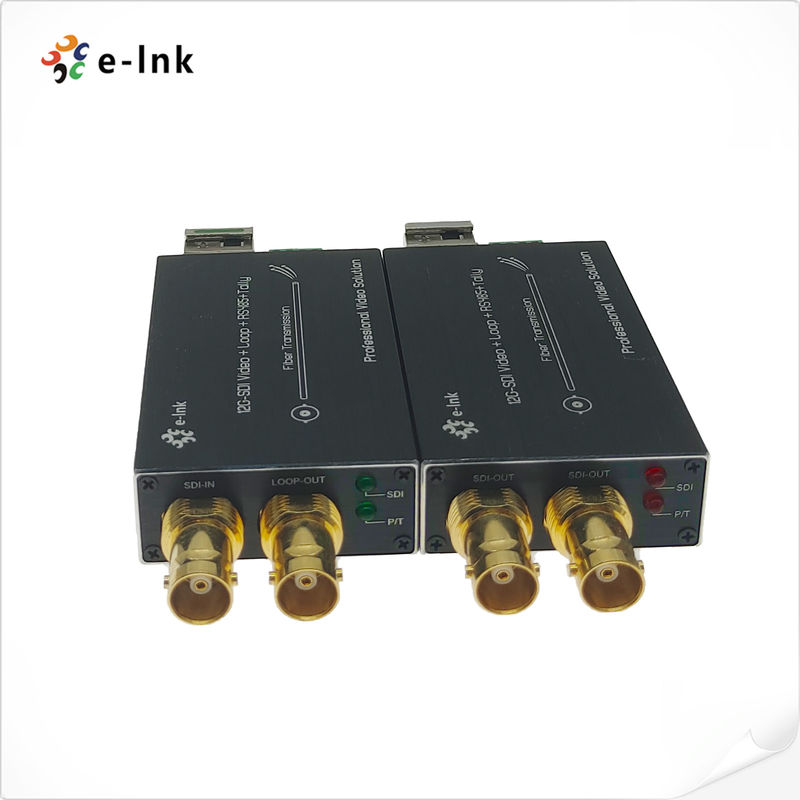

Mini 12G-SDI ke Konverter Serat dengan Tally dan RS485
Mendukung hot swapping dan hot plugging
SDI Fiber ExtenderKeuntungan:
Setiap saluran SDI termasuk 8-saluran audio tertanam
¢ Pengimbangi kabel otomatis untuk memastikan integritas sinyal
mendukung ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) dan ST-259 ((SD
¢ Terintegrasi Reclocker Kunci untuk SMPTE Tingkat 11,88Gbps, 5,94Gbps, 2,97Gbps,
1.485Gbps atau dibagi dengan-1.001 Subrate dan 270 Mbps
️ Kompatibel langsung dengan sistem kamera 12G/6G/3G-SDI
Kemampuan transmisi jarak jauh setidaknya 10 km (6,2 mil), hingga 80 km
Mendukung Tally dan Backward RS485
️ Mendukung hot swapping dan hot plugging
Transmisi tingkat siaran non-kompresi digital penuh;
rentang dinamis super optik dan bebas dari penyesuaian;
Teknik WDM/CWDM/DWDM serat optik;
Mendukung 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Gambaran umum
LNK-M12G-1V1T1D Series Mini-type 12G-SDI Fiber Converter mendukung 1Ch 12G Video
(audio tertanam), sinyal 1Ch Tally dan 1Ch Backward RS485 yang dikirim melalui kabel serat optik, dan
Monitor sinyal secara lokal melalui output loop 12G. E-link 12G Video over Fiber Converters termasuk satu
pemancar dan satu penerima untuk HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Indeks Teknis
| Format | Mendukung ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) dan ST-259 ((SD) |
| Kompatibel | Kompatibel dengan DVB-ASI dan AES10 (MADI) |
| Input | 1 x 12G-SDI pada BNC |
| Output | 1 x serat optik LC |
| 1 x 12G-SDI loop-out pada BNC | |
| Resolusi yang Didukung | HDTV 4K*2K, 1080P, 1080I, 720P |
| Jangkauan resolusi | 3840*2160@60Hz |
| Spesifikasi kabel input | ≤ 70m@12G SDI Belden 1694A |
| Spesifikasi kabel output | ≤ 70m@12G SDI Belden 1694A |
| Jenis data | Penghitungan Kembali |
| Jenis data | Ke belakang RS485 |
| Bandwidth transmisi optik | 270MHz 12GHz |
| Kekuatan | 5-15 VDC |
| Konsumsi Daya | 2 W (Max.) |
| Dimensi (LxWxH) | 80 x 40 x 20 (mm) |
| Suhu penyimpanan | -40°C~80°C |
| Suhu operasi | -40°C~85°C |
Informasi Pemesanan
| Model | Deskripsi |
| LNK-M12G-1V1T1D-20 | Mini-type 12G-SDI ke Konverter Serat dengan Tally, Reverse RS485 dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
