Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: CE,FCC,RoHs
Nomor model: LNK-M3G-1V1D-20
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 Pasang
Harga: negotiate
Kemasan rincian: Paket Ekspor Standar SDI Fiber Converter
Waktu pengiriman: 3-6 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 10.000 pasang / hari
Tipe data: |
Ke belakang RS485 (opsional) |
Suhu operasi: |
-40°C~85°C |
Suhu penyimpanan: |
-40°C~80°C |
Konsumsi Daya: |
2 W (Max.) |
Kekuatan: |
5-15 VDC |
Bandwidth transmisi optik: |
270MHz～12GHz |
Dimensi (PxLxT): |
80x40x20 (mm) |
Tipe data: |
Ke belakang RS485 (opsional) |
Suhu operasi: |
-40°C~85°C |
Suhu penyimpanan: |
-40°C~80°C |
Konsumsi Daya: |
2 W (Max.) |
Kekuatan: |
5-15 VDC |
Bandwidth transmisi optik: |
270MHz～12GHz |
Dimensi (PxLxT): |
80x40x20 (mm) |
kisaran suhu industri yang sangat luas (-20°C~+70°C), dapat beradaptasi dengan berbagai lingkungan;
Gambaran umum

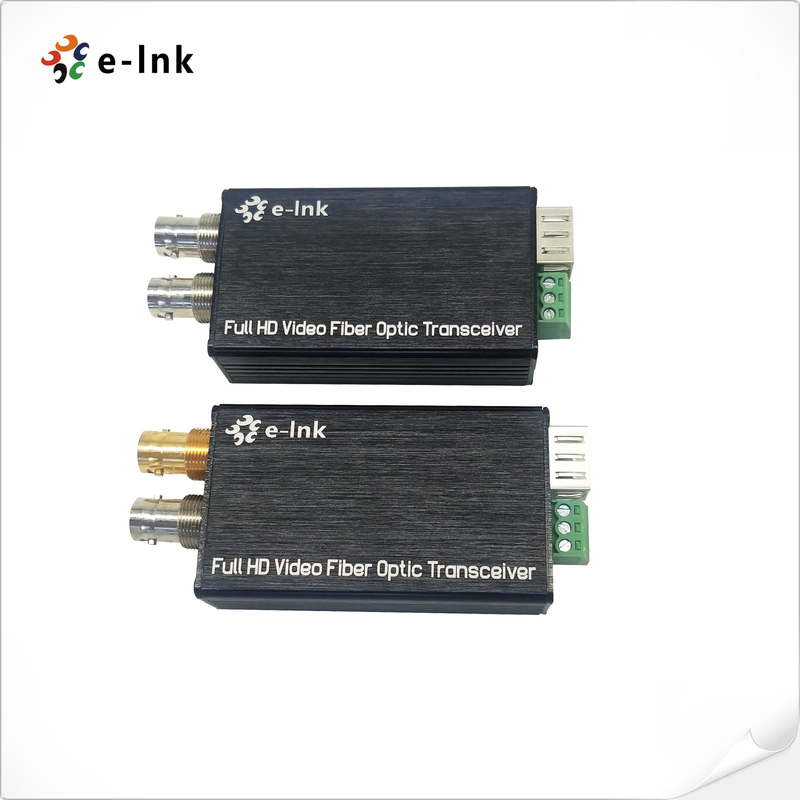

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter mendukung 1-channel 3G/HD-SDI Video
(audio tertanam) & Tally atau Reverse sinyal RS485 dikirim melalui kabel serat optik, dan memantau
sinyal secara lokal melalui output loop 3G/HD-SDI. E-link 3G/HD-SDI Video over Fiber Converters termasuk
satu pemancar dan satu penerima untuk sinyal 1080P 3G/HD-SDI.
Indeks Teknis
| Fiber optik antarmuka | |
| Antarmuka serat | Simplex LC |
| Jarak transmisi | 550m-20Km |
| Panjang gelombang | 1310nm/1550nm |
| Video | |
| Antarmuka video | BNC |
| Impedansi input/output video | 75Ω |
| Tegangan input/output video | Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bit Rate | Max 3.2Gb/s |
| Peningkatan diferensial (10%~90% APL) | < 1% |
| Dukungan format SDI | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Pemetaan ((3G-SDI) | |
| SMPTE424M 3Gb/s serial interface ((3G-SDI) | |
| Data | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Tally atau Reverse RS485 |
| Dukungan frekuensi/tingkat |
Max. 115200bps untuk RS422 Maks. 57600bps untuk RS485 |
| BER | < 10 ‰9 |
| Listrik | |
| Adaptor daya | DC 5 ~ 25V |
| Konsumsi daya | <5W |
| Indikator LED | |
| SDI | Video SDI |
| P/T | Sumber Daya |
| Mesin | |
| Dimensi (LxWxH) | 80 x 40 x 20 mm |
| Berat badan | 1 kg/pasangan |
| Casing | Kasus aluminium |
| Opsi pemasangan | Desktop |
| Lingkungan | |
| Suhu Kerja | -20°C+70°C |
| Suhu penyimpanan | -40°C+80°C |
| Kelembaban Kerja | 0~95% |
| MTBF | ≥100000 jam |
Aplikasi
Informasi Pemesanan
| Model | Deskripsi |
| LNK-M3G-1V1T-MM | Mini-type 3G-SDI ke Konverter Serat dengan Tally dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
| LNK-M3G-1V1D-MM | Mini-type 3G-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
| LNK-M3G-1V1T-20 | Mini-type 3G-SDI ke Konverter Serat dengan Tally dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
| LNK-M3G-1V1D-20 | Mini-type 3G-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
| LNK-M3G-1V1T-40 | Mini-type 3G-SDI ke Konverter Serat dengan Tally dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
| LNK-M3G-1V1D-40 | Mini-type 3G-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
