Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: ISO9001
Nomor model: Seri LNK-3G2V2BA2D1E1T1S
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 unit
Harga: negotiable
Kemasan rincian: Paket Standar Konverter Media Serat
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, Paypal
Menyediakan kemampuan: 10000 pcs/bulan
Pelabuhan Serat: |
Simpleks LC |
Jarak transmisi: |
20KM |
Panjang gelombang: |
1310nm/1490nm//1550nm |
Sumber Daya listrik: |
DC12V 1A |
Konsumsi daya: |
<6w |
Berat: |
1.1KG/pasang |
Pelabuhan Serat: |
Simpleks LC |
Jarak transmisi: |
20KM |
Panjang gelombang: |
1310nm/1490nm//1550nm |
Sumber Daya listrik: |
DC12V 1A |
Konsumsi daya: |
<6w |
Berat: |
1.1KG/pasang |
Konverter Serat Video 3G-SDI dengan Audio + RS422 + Ethernet + Penghitungan + Sinkronisasi Tri-level
Konverter Serat SDIKeuntungan
1. 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn over one fiber
2. Mendukung semua standar populer untuk transportasi video digital seperti SMPTE 424M, SMPTE 292M, dan SMPTE 259M, SMPTE 297M masing-masing bekerja pada 3G-SDI, HD-SDI, SD-SDI, ASI
Spesifikasi
| Antarmuka Serat Optik | |
| Antarmuka serat | Simpleks LC |
| Jarak transmisi | 20Km |
| Panjang gelombang | 1310nm/1490nm//1550nm |
| Video 3G-SDI | |
| Antarmuka video | BNC |
| Impedansi masukan/keluaran video | 75Ω |
| Tegangan masukan/keluaran video | Umum: 1Vpp, Min 0,5Vpp, Maks 1,5Vpp |
| Tingkat Bit Video | Maks 3,2Gb/dtk |
| Keuntungan diferensial (10%～90% APL) | <1% |
| Standar video SDI | 270Mbps (SD-SDI), 1,485Gbps/M(HD-SDI) |
| Pemetaan SMPTE425M3Gb/s(3G-SDI) | |
| Antarmuka seri SMPTE424M 3 Gb/s (3G-SDI) | |
| Masukan Video | 1Ch SDI IN + 1Ch SDI OUT di TX |
| Keluaran Video | 1Ch SDI IN + 1Ch SDI OUT di RX |
| Audio | |
| Antarmuka audio | Jack 3,5mm |
| format audio | @48KHz |
| Masukan audio | 1Ch Audio IN atau 1Ch Mic + 1Ch Audio OUT di TX |
| Keluaran audio | 1Ch Audio IN atau 1Ch Mic + 1Ch Audio OUT di RX |
| Data Seri RS422/485 | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Tipe data | RS422/RS485 Dua Arah |
| Dukungan Frekuensi/Tingkat |
Maks.115200bps untuk RS422 |
| BER | <10ˉ9 |
| Menghitung | |
| Antarmuka penghitungan | Terminal sekrup standar industri |
| Jenis beban LED | Dapat menggerakkan indikator LED secara langsung |
| Masukan penghitungan | Penghitungan-2+;Penghitungan-2 - |
| Keluaran hitungan | Penghitungan-1+;Penghitungan-1 - |
| Ethernet | |
| Standar |
IEEE 802.3 10Base-T |
| Antarmuka | 1x10/100BASE-TX RJ45 |
| Modus kerja | Negosiasi otomatis secara default |
| Sinkronisasi Tri-level Analog | |
| Antarmuka Sinkronisasi | 75ΩBNC |
| Sinkronkan | Ledakan hitam analog / SDTV dua tingkat / HDTV tiga tingkat |
| Sinyal | Sinkronisasi tri-level analog SMPTE ST 274, ST 276 |
| Mengembalikan kerugian | 46,5 dB hingga 10 MHz |
| Memasukkan | Sinkronisasi 1Ch IN + Sinkronisasi 1Ch KELUAR di TX |
| Keluaran | Sinkronisasi 1Ch IN + Sinkronisasi 1Ch KELUAR di RX |
| Listrik | |
| Input daya | DC12V 1A |
| Konsumsi daya | <6W |
| Mekanis | |
| Dimensi (PxLxT) | 85x70x30mm |
| Berat | 1.1KG/pasang |
| Selubung | Kotak Aluminium |
| Opsi Pemasangan | Pemasangan di dinding atau Desktop |
| Lingkungan | |
| Suhu Kerja | -20℃～+70℃ |
| Suhu Penyimpanan | -40℃～+80℃ |
| Kelembaban Kerja | 0~95% |
| MTBF | ≥100000 jam |
Ringkasan

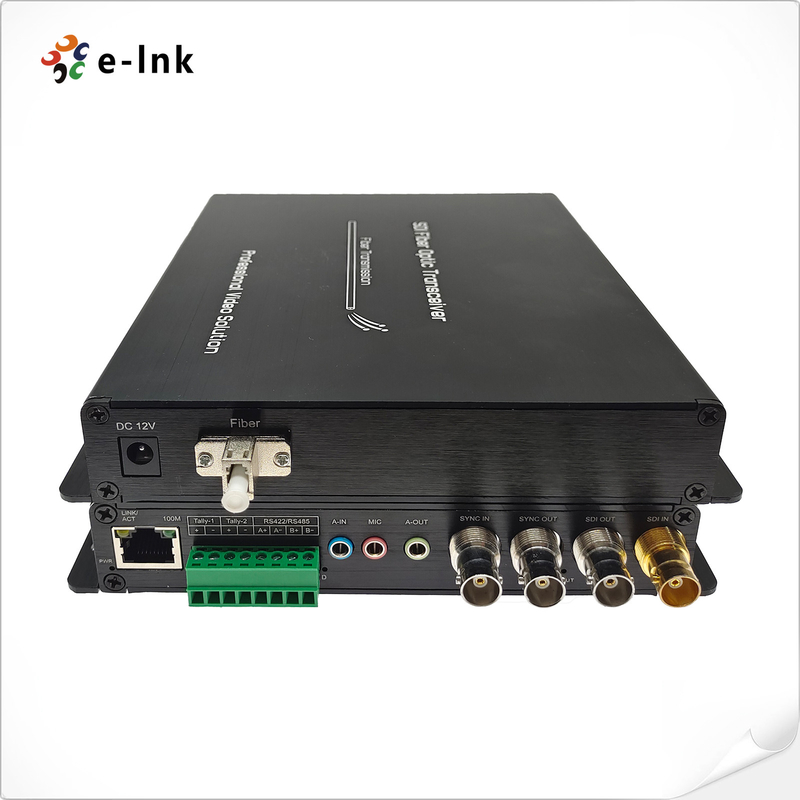

E-link LNK-3G2V2BA2D1E1T1S 3G-SDI fiber extender menyediakan transmisi 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet, 1Ch Backward Tally dan 1Ch Backward Analog Tri-level Sync over Fiber Converter, termasuk 1 pemancar & 1 penerima, digunakan berpasangan melalui kabel optik mode tunggal.
informasi pemesanan
| Model | Keterangan |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM, termasuk 1 pemancar & 1 penerima, digunakan oleh berpasangan |
