Rincian produk
Tempat asal: CINA
Nama merek: E-link
Sertifikasi: ROHS,FCC,CE
Nomor model: LNK-IRS93-SC20
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: negotiable
Kemasan rincian: Paket Ekspor Standar Konverter Media Fiber
Waktu pengiriman: 5-12 HARI KERJA
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, Paypal
Menyediakan kemampuan: 1000 PCS/Bulan
Kata kunci: |
Konverter Serat Seri Industri |
Pelabuhan serat: |
konektor SC |
Jarak Transmisi: |
20KM |
Perlindungan Lonjakan: |
1500W/dtk |
Suhu Operasi: |
-25°C hingga +75°C |
Selubung: |
Kotak Aluminium IP40 |
Kata kunci: |
Konverter Serat Seri Industri |
Pelabuhan serat: |
konektor SC |
Jarak Transmisi: |
20KM |
Perlindungan Lonjakan: |
1500W/dtk |
Suhu Operasi: |
-25°C hingga +75°C |
Selubung: |
Kotak Aluminium IP40 |

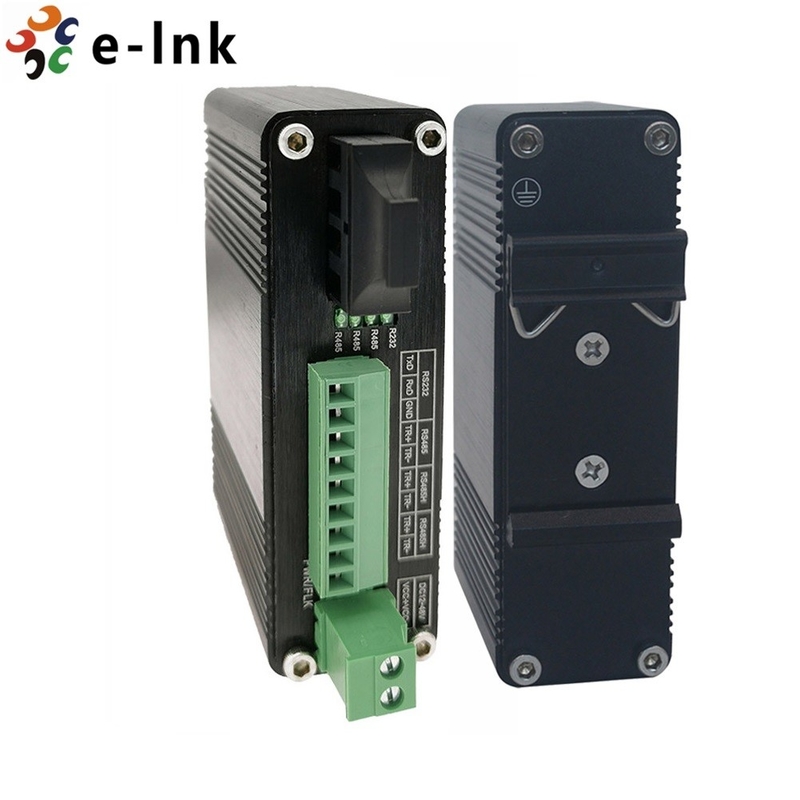

Serial Industri RS232 RS485 RS422 Fiber SC Media Converter Modem Single Mode 20KM
Modem Serat OptikIsi paket
► Modem Serat Optik Seri LNK-IRS93 x 1
► Panduan Mulai Cepat x 1
► Braket penyangga dinding berbentuk L x 1
Konverter Media IndustriInstalasi
Koneksi Port Serat Optik SC/ST (default SC, ST opsional)
Konsep di balik port dan kabel SC/ST sangatlah mudah.Misalkan Anda menghubungkan perangkat I dan II.Berlawanan dengan sinyal listrik, sinyal optik tidak memerlukan sirkuit untuk mengirimkan data.Akibatnya, salah satu jalur optik digunakan untuk mengirimkan data dari perangkat I ke perangkat II, dan jalur optik lainnya digunakan untuk mengirimkan data dari perangkat II ke perangkat I, untuk transmisi dupleks penuh.
Yang perlu Anda ingat adalah menghubungkan port Tx (transmit) perangkat I ke port Rx (penerima) perangkat II, dan port Rx (penerima) perangkat I ke port Tx (transmit) perangkat II.Jika Anda membuat kabel sendiri, kami sarankan memberi label pada kedua sisi garis yang sama dengan huruf yang sama (A-ke-A dan B-ke-B, seperti yang ditunjukkan di bawah ini, atau A1-ke-A2 dan B1-ke-B2 ).
PERHATIAN:
1. Ini adalah produk Laser/LED Kelas 1.Untuk menghindari kerusakan serius pada mata Anda, jangan menatap sinar laser secara langsung.
2. Teks di atas hanya untuk koneksi port serat ganda;jika untuk koneksi port fiber tunggal, cukup menggunakan 1 kabel fiber untuk koneksi, tidak perlu memberitahu sisi Tx atau Rx.
RS232 RS422 RS485 Serial Media ConverterMempersiapkan
a) Hubungkan port RS232/422/485 dari konverter media ke perangkat serial dengan kabel serial.
b) Sambungkan kabel serat dari perangkat (konverter media) di ujung lainnya ke konektor SC/ST.
c) Setelah perangkat dinyalakan, indikator PWR akan menyala semua.Jika indikator tidak menyala, periksa sambungan catu daya.
d) Setelah semua kabel tersambung dengan benar, indikator akan menyala sesuai LED status port
RS485 Informasi Pemesanan Konverter Data ke Serat Optik
|
Model |
Keterangan |
|
LNK-IRS93-SC20 |
Seri Industri RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
Opsi Pemasangan |
► Braket DIN-Rail default terpasang, Braket Pemasangan di Dinding disertakan. |
|
Opsi Daya |
► Catu Daya harus dibeli secara terpisah |
