Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: ROHS,FCC,CE
Nomor model: Seri LNK-M3G-1V
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 pasang
Harga: negotiable
Kemasan rincian: Paket Ekspor Standar SDI Fiber Converter
Waktu pengiriman: 5-12 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram, Paypal
Menyediakan kemampuan: 1000 pasang/bulan
P/T: |
Sumber daya listrik |
MTBF: |
≥100000 Jam |
Dimensi: |
80x40x20 mm |
Berat badan: |
0,8KG / pasang |
P/T: |
Sumber daya listrik |
MTBF: |
≥100000 Jam |
Dimensi: |
80x40x20 mm |
Berat badan: |
0,8KG / pasang |

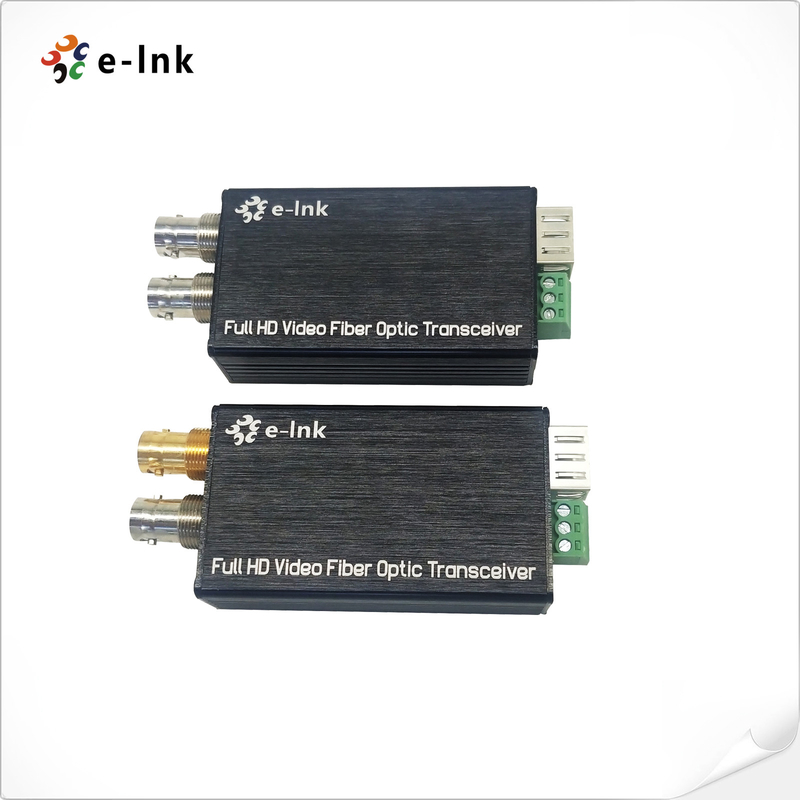

3G SDI Mini Converter Serat optik dengan Tally atau Reverse RS485
Mini-type 3G-SDI ke Konverter Serat dengan Tally atau Reverse RS485
Keuntungan Konverter Serat Optik SDI
Setiap saluran termasuk 8-saluran audio tertanam;
- Pengukuran kabel otomatis, digunakan untuk semua kecepatan di bawah 3,2 Gb/s (Belden 1694A);
️ Reklok otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ Langsung kompatibel dengan sistem kamera HD-SDI
Kemampuan transmisi jarak jauh hingga 80 km
️ Hot swap dan hot plug;
Mengatasi semua pola patologis, transmisi tingkat siaran non-kompresi sepenuhnya digital;
LED Status Indikasi untuk memantau kondisi kerja;
rentang dinamis super optik dan bebas dari penyesuaian;
panjang gelombang CWDM 1470~1610nm opsional;
kisaran suhu industri yang sangat luas (-20°C~+70°C), dapat disesuaikan dengan berbagai lingkungan;
Indeks Teknis
| Fiber optik antarmuka | |
| Antarmuka serat | Simplex LC |
| Jarak transmisi | 550m-20Km |
| Panjang gelombang | 1310nm/1550nm |
| Video | |
| Antarmuka video | BNC |
| Impedansi input/output video | 75Ω |
| Tegangan input/output video | Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bit Rate | Max 3.2Gb/s |
| Peningkatan diferensial (10%~90% APL) | < 1% |
| Dukungan format SDI | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Pemetaan ((3G-SDI) | |
| SMPTE424M 3Gb/s serial interface ((3G-SDI) | |
| Data | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Tally atau Reverse RS485 |
| Dukungan frekuensi/tingkat |
Max. 115200bps untuk RS422 |
| BER | < 10 ‰9 |
| Listrik | |
| Adaptor daya | DC 5 ~ 25V |
| Konsumsi daya | <5W |
| Indikator LED | |
| SDI | Video SDI |
| P/T | Sumber Daya |
| Mesin | |
| Dimensi (LxWxH) | 80 x 40 x 20 mm |
| Berat badan | 1 kg/pasangan |
| Casing | Kasus aluminium |
| Opsi pemasangan | Desktop |
| Lingkungan | |
| Suhu Kerja | -20°C+70°C |
| Suhu penyimpanan | -40°C+80°C |
| Kelembaban Kerja | 0~95% |
| MTBF | ≥100000 jam |
Gambaran umum
LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter mendukung 1-channel 3G/HD-SDI Video (audio embedded) & Tally atau Reverse RS485 sinyal yang dikirim melalui kabel serat optik,dan memantau sinyal secara lokal melalui output loop 3G/HD-SDIE-link 3G/HD-SDI Video over Fiber Converters mencakup satu pemancar dan satu penerima untuk sinyal 3G/HD-SDI 1080P.
Informasi Pemesanan
| Model | Deskripsi |
| LNK-M3G-1V1T-MM | Mini-tipe 3G-SDI ke Konverter SeratdenganTally dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
| LNK-M3G-1V1D-MM | Mini-type 3G-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
| LNK-M3G-1V1T-20 | Mini-type 3G-SDI ke Konverter Serat dengan Tally dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
| LNK-M3G-1V1D-20 | Mini-type 3G-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
| LNK-M3G-1V1T-40 | Mini-type 3G-SDI ke Konverter Serat dengan Tally dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
| LNK-M3G-1V1D-40 | Mini-type 3G-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
