Rincian produk
Place of Origin: China
Nama merek: E-link
Sertifikasi: CE, RoHS, FCC
Nomor model: LNK-AA7DM3-10
Syarat Pembayaran & Pengiriman
Minimum Order Quantity: 1PCS
Harga: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Nama produk: |
Kabel Optik Aktif 100G |
Tarif Data: |
10/25/40/100G |
Jenis kabel: |
Kabel AOC |
Warna Kabel: |
Hijau |
Tipe Konektor: |
QSFP28 ke QSFP28 |
Panjang kabel: |
10 Meter |
Bahan Jaket Kabel: |
PVC |
Suhu operasi: |
-5 ~ 75 °C |
Nama produk: |
Kabel Optik Aktif 100G |
Tarif Data: |
10/25/40/100G |
Jenis kabel: |
Kabel AOC |
Warna Kabel: |
Hijau |
Tipe Konektor: |
QSFP28 ke QSFP28 |
Panjang kabel: |
10 Meter |
Bahan Jaket Kabel: |
PVC |
Suhu operasi: |
-5 ~ 75 °C |

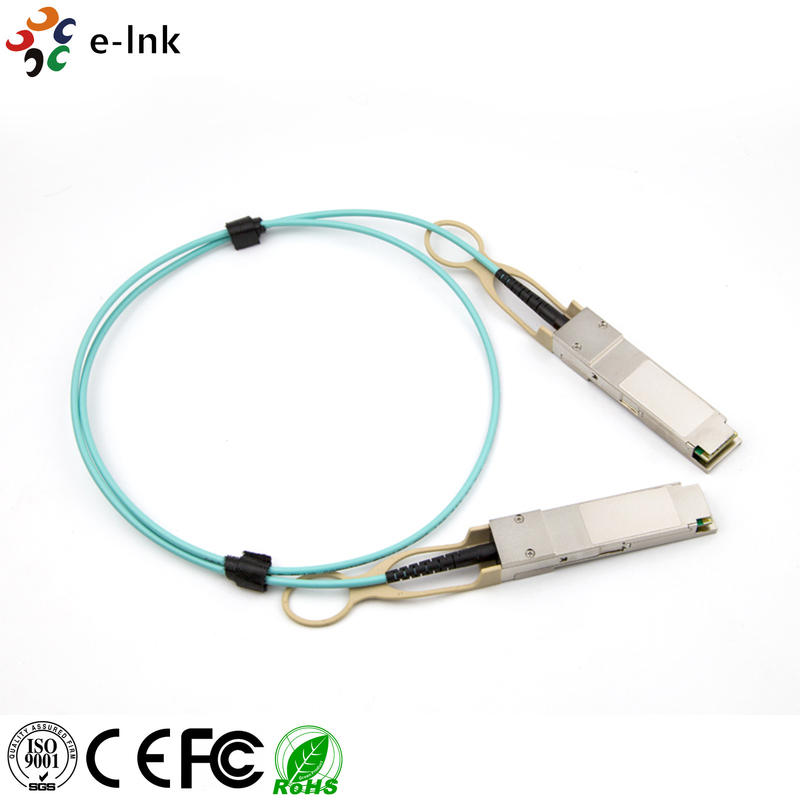

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network, dengan keuntungan seperti kecepatan tinggi, kepadatan tinggi, latensi rendah, konsumsi daya rendah dan berat ringan.
Quad Small Form-factor Pluggable (QSFP) adalah jenis konektor listrik dengan profil rendah dan konsumsi daya rendah.Ini mendukung link paralel dua arah dengan 10.3125Gb / s per jalur, x4 saluran dan konektor ini mampu mencapai hingga 100m juga datang dengan bundle multi-mode serat array, 850nm VCSEL empat array,PIN diode empat array dan antarmuka manajemen I2C, bekerja dari suhu 0 sampai 70 derajat dan membutuhkan tegangan catu daya 3,3V.Hal ini dirancang untuk menjadi konektor 38 pin listrik untuk memberikan kenyamanan dan fleksibilitas dalam menghubungkan aplikasi.
Nilai-nilai ini mewakili ambang kerusakan modul.Tekanan yang melebihi salah satu nilai maksimum mutlak individu dapat menyebabkan kerusakan bencana langsung pada modul bahkan jika semua parameter lainnya berada dalam kondisi operasi yang direkomendasikan.
Tabel 1 Rating maksimum mutlak
| Parameter | Ketentuan | Min | Maksimal | Satuan |
| Tegangan catu daya pada 3.3V | - 0.5 | 3.75 | V | |
| Tegangan pada pad I/O | - 0.5 | VDD + 0.5 | V | |
| Swing Input Diferensial | 1.5 | Vpp | ||
| Suhu penyimpanan | Non-kondensasi | - 40 | 85 | Celsius |
| Kisaran suhu kasus bertenaga | Non-kondensasi | - 5 | 70 | Celsius |
| Kelembaban Relatif | 5 | 85 | % | |
| Tegangan pembuangan statis pada pin kecepatan tinggi | Model tubuh manusia | 500 | V | |
| Tegangan pembuangan statis pada pin lain | Model tubuh manusia | 2000 | V | |
| Air discharge ke QSFP case | Uji Kriteria B EN61000-4-2 | 15 | kV | |
| Pengeluaran kontak ke kasus QSFP | Uji Kriteria B EN61000-4-2 | 8 | kV |
Tabel 2 Kondisi operasi yang direkomendasikan
| Parameter | Ketentuan | Min | Seperti itu. | Maksimal | Satuan |
| Tingkat data per jalur | 8B/10BCoding, 64B/66B Coding | 1 | 26 | Gbit/s | |
| 3.3V Tegangan Pasokan | 3.13 | 3.3 | 3.47 | V | |
| Kebisingan pasokan listrik termasuk riak | 1kHz ke frekuensi operasi yang diukur pada VCC_HOST | 50 | mVpp | ||
| Suhu kasus | 0 | 35 | 70 | Celsius |
Meja.5 Spesifikasi Data Rate
| Simbol | Parameter | Min | Tipikal | Max. Apa yang terjadi? | Satuan | Catatan |
| BR | Bit Rate per Lane | 10 | 25.781 | 28 | Gbit/s | Kinerja BER yang lebih rendah pada 28Gbps |
| BER | Tingkat Kesalahan Bit | 10️12 | 1.2.3 |
1.Bit Error Rate diuji dengan pola PRBS 231-1 pada 25,781Gbit/s.
2.100G QSFP28 AOC membutuhkan konektor listrik yang sesuai dengan SFF-8662 atau SFF-8672 yang digunakan pada papan host untuk menjamin spesifikasi antarmuka listriknya.
Kami menyediakan dukungan teknis yang komprehensif dan layanan untuk semua produk Fiber Optic Aksesoris kami.Staf teknis kami yang berpengalaman tersedia untuk membantu Anda dengan pertanyaan atau kekhawatiran AndaKami menawarkan dukungan online dan telepon, sehingga Anda selalu bisa mendapatkan bantuan yang Anda butuhkan saat Anda membutuhkannya.
Kami berkomitmen untuk memberikan dukungan teknis dan layanan berkualitas tinggi di industri ini.Tim kami yang berpengalaman siap menjawab pertanyaan Anda dan memberikan informasi rinci tentang produk dan layanan kamiKami berdedikasi untuk membantu Anda mendapatkan hasil maksimal dari produk Fiber Optic Accessories Anda.
Jika Anda pernah mengalami masalah dengan produk Fiber Optic Accessories Anda, jangan ragu untuk menghubungi kami.Kami selalu di sini untuk membantu Anda memastikan bahwa produk Fiber Optic Aksesoris Anda berfungsi dengan baik dan bahwa Anda mendapatkan hasil maksimal dari mereka.
Aksesoris serat optik dikemas menggunakan bungkus gelembung, dalam kotak yang dirancang untuk tahan lama dan ringan.dan diberi label dengan alamat dan informasi pengiriman yang tepatTergantung pada ukuran dan berat produk, barang dapat dikirim melalui transportasi darat, udara, atau laut.
|
Nomor Bagian |
Tingkat Data |
Panjang |
Jenis konektor |
Jenis Kabel |
Jangkauan suhu |
Kabel Jacket |
|
LNK-AA7DM3-1 |
Hingga 100G |
1m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-2 |
Hingga 100G |
2m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-3 |
Hingga 100G |
3m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-5 |
Hingga 100G |
5m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-7 |
Hingga 100G |
7m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-10 |
Hingga 100G |
10m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-15 |
Hingga 100G |
15m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-20 |
Hingga 100G |
20m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-25 |
Hingga 100G |
25m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-30 |
Hingga 100G |
30m |
QSFP28 ke QSFP28 |
Kabel AOC |
0-70°C |
PVC |
Catatan:
1. 100GBASE QSFP28 ke QSFP28 AOC diuji secara individual pada peralatan yang sesuai seperti Cisco, Arista, Juniper, Dell, Brocade dan merek lainnya,dan lulus pemantauan sistem kontrol kualitas cerdas E-link.
2. AOC 100GBASE QSFP28 ke QSFP28 yang disesuaikan tersedia dalam berbagai panjang.
