Rincian produk
Place of Origin: China
Nama merek: E-link
Sertifikasi: CE, RoHS, FCC
Nomor model: LNK-3GSDI-8V
Syarat Pembayaran & Pengiriman
Minimum Order Quantity: 1pair
Harga: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
Nama produk: |
Konverter Serat SDI |
Adaptor daya: |
AC 110~220V |
Jarak Transmisi: |
20KM |
Jenis serat: |
mode tunggal |
Selubung: |
Kotak Aluminium |
Berat badan: |
7KG/sepasang |
Nama produk: |
Konverter Serat SDI |
Adaptor daya: |
AC 110~220V |
Jarak Transmisi: |
20KM |
Jenis serat: |
mode tunggal |
Selubung: |
Kotak Aluminium |
Berat badan: |
7KG/sepasang |

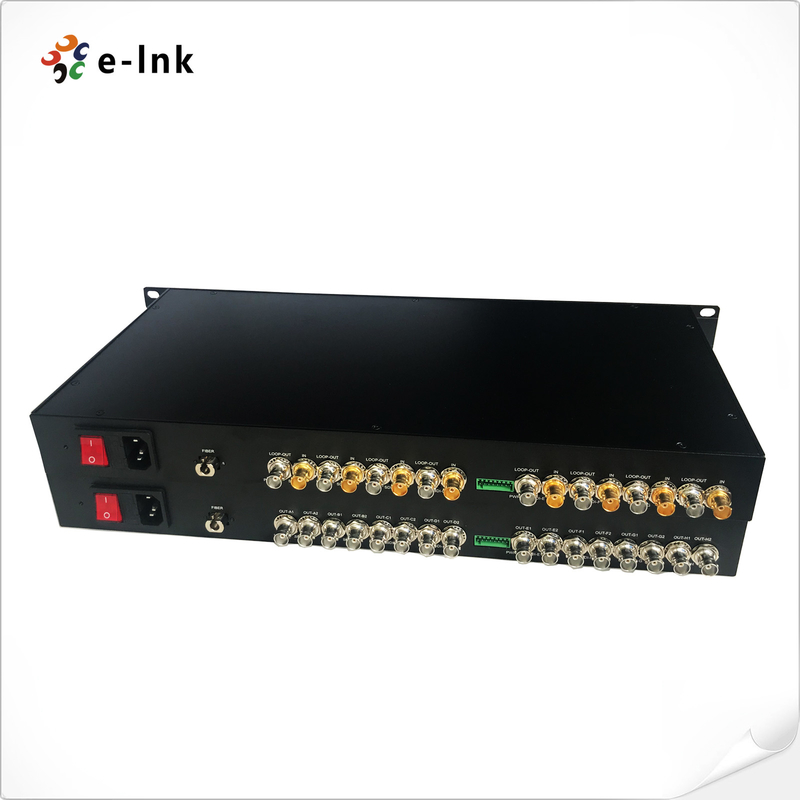

Seri LNK-SDI-8V mendukung 8-saluran standar, sinyal video definisi tinggi yang ditransmisikan dan dipantau melalui kabel serat optik tunggal.Dimungkinkan untuk mencapai sinyal 3G-SDI 1080p melalui unit pemancar dan penerima, yang merupakan bagian dari E-link 3G-SDI Video over Fiber Converter.E-link SD/HD/3G-SDI Fiber Converter dapat mengirimkan 8-Ch SD/HD/3G-SDI Video dan 1-Ch Reverse RS-485 sinyal data melalui satu serat optikSelain itu, kualitas video dapat mencapai standar siaran sementara audio diatur ke tingkat CD. Apa lagi, bahkan mendukung format komunikasi data RS-485 Reverse.
Transmisi video serat optik ini adalah pilihan sempurna untuk transmisi SD / HD / 3G-SDI 8 saluran berkualitas tinggi.Hal ini secara otomatis menyamakan kabel untuk memastikan integritas sinyal dan menyediakan reclocking otomatis dari 270Mbit / s - 1.48Gbit/s - 3Gbit/s. Selain itu, secara langsung kompatibel dengan sistem kamera 3G-SDI dan bekerja dengan protokol data RS-485 Reverse.
Transmisi video serat optimal ini juga memiliki jarak yang mengesankan, memungkinkan Anda untuk mentransmisikan data hingga 10 km dan bahkan hingga 120 km.Output blok terminal memungkinkan aplikasi industri dan mendukung hot swapping dan hot pluggingMenggunakan transmisi tingkat siaran non-kompresi digital penuh, teknik WDM / CWDM / DWDM serat optik dan rentang dinamis super optik, pemecahan masalah dan pemantauan mudah.
| Fiber optik antarmuka | |
| Antarmuka serat | Simplex LC |
| Jarak transmisi | 550m-20Km |
| Panjang gelombang | 1310nm/1550nm |
| Video | |
| Antarmuka video | BNC |
| Impedansi input/output video | 75Ω |
| Tegangan input/output video | Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bit Rate | Max 3.2Gb/s |
| Peningkatan diferensial (10%~90% APL) | < 1% |
| Dukungan format SDI | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standar SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Pemetaan ((3G-SDI) | |
| SMPTE424M 3Gb/s serial interface ((3G-SDI) | |
| Data | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Kembali RS485 |
| Dukungan frekuensi/tingkat | Maks. 57600bps untuk RS485 |
| BER | < 10 ‰9 |
| Listrik | |
| Adaptor daya | AC 110 ~ 220V |
| Konsumsi daya | < 15W |
| Indikator LED | |
| SDI A/B/C/D/E/F/G/H | Video SDI |
| PWR | Sumber Daya |
| Mesin | |
| Dimensi (LxWxH) | 19 inci 1U (483 x 220 x 44.45mm) |
| Berat badan | 7 kg/pasangan |
| Casing | Kasus aluminium |
| Opsi pemasangan | Rackmount |
| Lingkungan | |
| Suhu Kerja | -20°C+70°C |
| Suhu penyimpanan | -40°C+80°C |
| Kelembaban Kerja | 0~95% |
| MTBF | ≥100000 jam |
Kami menyediakan dukungan teknis dan layanan untuk SDI Fiber Converter kami. tim dukungan kami tersedia untuk menjawab setiap pertanyaan yang mungkin Anda miliki tentang produk kami.
Tim kami menyediakan bantuan teknis dengan instalasi, konfigurasi, dan pemecahan masalah. Kami juga menawarkan berbagai bahan pelatihan, termasuk manual produk, tutorial online,dan dukungan video.
Kami berusaha untuk menyediakan layanan pelanggan tingkat tertinggi dan memastikan bahwa pelanggan kami menerima pengalaman terbaik dengan produk kami.
Produk SDI Fiber Converter harus dikemas dan dikirim dengan benar untuk memastikan pengiriman produk dengan aman.Langkah-langkah berikut harus diikuti saat kemasan dan pengiriman produk SDI Fiber Converter:
| Model | Deskripsi |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video dengan Loop-out, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video dengan Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video dengan Loop-out + 1-Ch Forward Audio, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video dengan Loop-out, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video dengan Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video dengan Loop-out + 1-Ch Forward Audio, 20km, SM, LC, termasuk 1 pemancar & 1 penerima, digunakan oleh pasangan |
