Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: ROHS,FCC,CE
Nomor model: Seri LNK-IRS
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 pcs
Harga: negotiable
Kemasan rincian: Paket Ekspor Standar Fiber Media Converter
Waktu pengiriman: 5-12 hari kerja
Syarat-syarat pembayaran: T/T, Serikat Barat, MoneyGram, Paypal
Menyediakan kemampuan: 1000 buah/bulan
Kata Kunci: |
Konverter Serial ke Serat |
Antarmuka Serat: |
SFP, FC, SC atau ST |
Input daya: |
12~48VDC |
Konsumsi daya: |
<6w |
Berat badan: |
0,55kg |
Dimensi (PxLxT): |
119 x 114 x 50mm |
Kata Kunci: |
Konverter Serial ke Serat |
Antarmuka Serat: |
SFP, FC, SC atau ST |
Input daya: |
12~48VDC |
Konsumsi daya: |
<6w |
Berat badan: |
0,55kg |
Dimensi (PxLxT): |
119 x 114 x 50mm |
IndustriSerial RS232/RS485/RS422Serat optikModem
Keuntungan Modem Serat
Desain tanpa kipas angin dan Din-Rail untuk Lingkungan Industri yang keras
Dibangun dalam Bi-Directional RS232/422/485 (Terminal Block) Serial Port
️ Mendukung Multi-Channel Serial Data Ports: 4~16Ch RS232, 4~16Ch RS485 atau 2~8Ch RS422
Data berurutan sepenuhnya transparan, laju baud dapat beradaptasi sendiri, tidak diperlukan pengaturan
Mendukung SFP, FC, SC atau ST Multi-mode 2km, Single-mode 20km
Data seri kecepatan tinggi dapat digunakan untuk komunikasi DMX512 di Stage Lighting Control
Dukungan tegangan input 12 ~ 48VDC
Kasus Aluminium IP40
-40°C sampai 80°C (-40°F sampai 176°F) Suhu operasi
Garansi 5 tahun
Indeks Teknis Konverter Media Serat Optik Industri
| Antarmuka Serat Optik | |
| Antarmuka serat | SFP, FC, SC atau ST |
| Kebutuhan kabel |
Multi-Mode: 50/125um, 62.5/125um Single-Mode: 9/125um |
| Pelabuhan serat | 1 Pelabuhan Serat |
| Jarak transmisi |
Multi-Mode: 2km Mode tunggal: 20km |
| Panjang gelombang | 1310nm/1490nm/1550nm |
| RS232 Serial Interface | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Hingga 16Ch RS232 Bi-Direction |
| Sinyal RS-232 | TxD, RxD, GND |
| Jarak jalur pelabuhan seri (tembaga) | 15 meter |
| Tingkat Baud | 0 ~ 800kbps |
| RS422 Serial Interface | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Hingga 8Ch RS422 Bi-Direction |
| Sinyal RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Jarak jalur pelabuhan seri (tembaga) | 1000 meter |
| Tingkat Baud | 0 ~ 800kbps |
| RS485 Serial Interface | |
| Antarmuka fisik | Terminal sekrup standar industri |
| Jenis data | Hingga 16Ch RS485 Bi-Direction |
| Sinyal RS-485 | Data+, Data-, GND |
| Jarak jalur pelabuhan seri (tembaga) | 1000 meter |
| Tingkat Baud | 0 ~ 800kbps |
| Kebutuhan Daya | |
| Masukan daya | 12 ~ 48VDC |
| Konsumsi daya | < 6W |
| Konektor listrik | Blok terminal |
| Perlindungan daya | Perlindungan polaritas terbalik |
| Indikator LED | |
| PWR | Sumber Daya |
| FL | Status Fiber Link |
| Data 1 ~ 16 | Serial Data Signal |
| Mesin | |
| Dimensi (LxWxH) | 119 x 114 x 50mm |
| Berat badan | 0.55KG |
| Casing | Kasus aluminium |
| Opsi pemasangan | DIN-Rail Mount |
| Lingkungan | |
| Suhu Kerja | -40°C sampai 80°C (-40°F sampai 176°F) |
| Suhu penyimpanan | -40°C sampai 85°C (-40°F sampai 185°F) |
| Kelembaban Kerja | 5% ~ 95% (Tidak Kondensasi) |
| MTBF | 216388 jam |
| Persetujuan Peraturan | |
| EMI | FCC Part15, CISPR (EN55022) Kelas A |
| EMS |
EN61000-4-2 (ESD) Tingkat 4, Kriteria B EN61000-4-3 (RS) Tingkat 3, Kriteria A EN61000-4-4 (EFT) Tingkat 3, Kriteria A EN61000-4-5 (Surge) Tingkat 3, Kriteria B EN61000-4-6 (CS) Tingkat 3, Kriteria A |
| Kejut / Jatuh Bebas / Getaran |
Shock: MIL-STD-810F Metode 516.5 Jatuh bebas: MIL-STD-810F Metode 516.5 Getaran: MIL-STD-810F Metode 514.5 C-1 & C-2 |
| Hijau | Memenuhi RoHS |
| Sertifikasi: | FCC, CE |
SFP Media ConverterGambaran umum

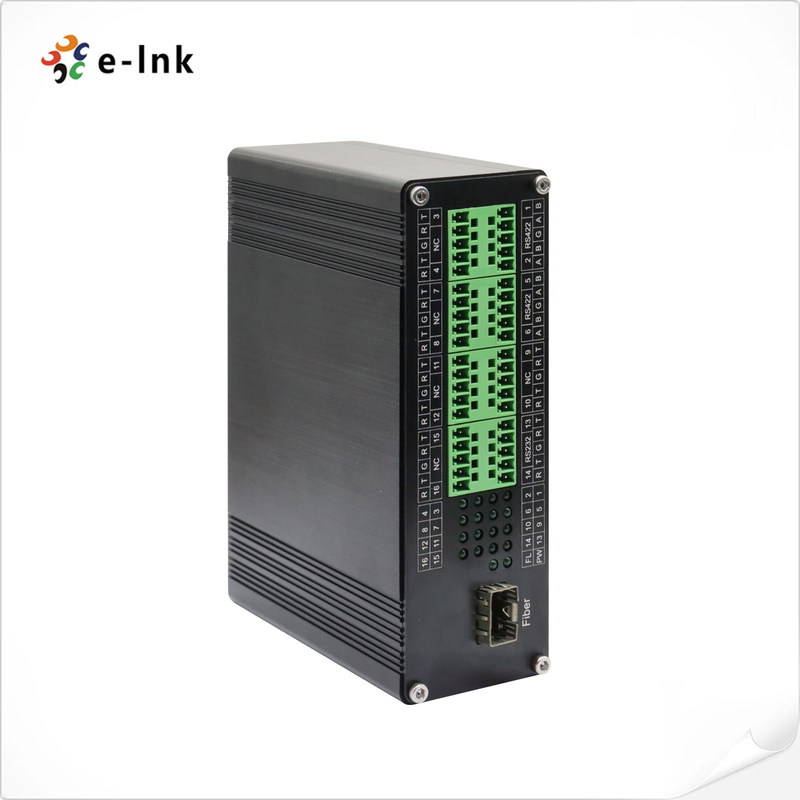

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiber. Ini mendukung Multi-Channel Serial Data Ports: 4~16Ch RS232, 4~16Ch RS485 atau 2~8Ch RS422.8Ch RS485 + 4Ch RS422, dll. Ini memiliki desain Din-Rail Type untuk memberikan pengguna tujuan pemasangan dan pemeliharaan yang mudah di lingkungan industri yang keras.
Penggunaan komunikasi serat optik memecahkan masalah gangguan elektromagnetik, gangguan cincin tanah dan kerusakan petir.dan kerahasiaan komunikasi data, dan dapat digunakan secara luas dalam berbagai kontrol industri, kontrol proses, kontrol pencahayaan panggung, dan acara kontrol lalu lintas.
.
| Saluran Data | Tingkat baud bebas kesalahan yang diukur (bps) |
Tingkat baud maksimum yang didukung (Kbps) |
Aplikasi khas |
| 1 | 460800 | 800 | Sistem kontrol pencahayaan panggung DMX512-500Kbps, pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 2 | 460800 | 800 | Sistem kontrol pencahayaan panggung DMX512-500Kbps, pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 3 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 4 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 5 | 460800 | 800 | Sistem kontrol pencahayaan panggung DMX512-500Kbps, pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 6 | 460800 | 800 | Sistem kontrol pencahayaan panggung DMX512-500Kbps, pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 7 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 8 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 9 | 460800 | 500 | Sistem kontrol pencahayaan panggung DMX512-500Kbps, pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 10 | 460800 | 500 | Sistem kontrol pencahayaan panggung DMX512-500Kbps, pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 11 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 12 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 13 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 14 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 15 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
| 16 | 230400 | 250 | Pemantauan keamanan, alarm kebakaran, kontrol industri, dll. |
