Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: ISO9001, CE, ROHS, FCC
Nomor model: LNK-MHD-1V
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 pasang
Harga: negotiate
Kemasan rincian: Paket standar
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Serikat Barat, MoneyGram, Paypal
Menyediakan kemampuan: 1000 pasang/bulan
Modus akses: |
Ethernet Gigabit 10/100/1000Mbps |
Pita gelombang: |
850nm/1310nm/1550nm |
Persediaan listrik: |
DC 5~15V |
Dimensi: |
78 x 27 x 18 mm |
Suhu Kerja: |
0 ~ 45oC |
Port optik: |
SFP - 100/1000M adaptif |
Modus akses: |
Ethernet Gigabit 10/100/1000Mbps |
Pita gelombang: |
850nm/1310nm/1550nm |
Persediaan listrik: |
DC 5~15V |
Dimensi: |
78 x 27 x 18 mm |
Suhu Kerja: |
0 ~ 45oC |
Port optik: |
SFP - 100/1000M adaptif |
Model:LNK-MHD-1V
Gambaran umum

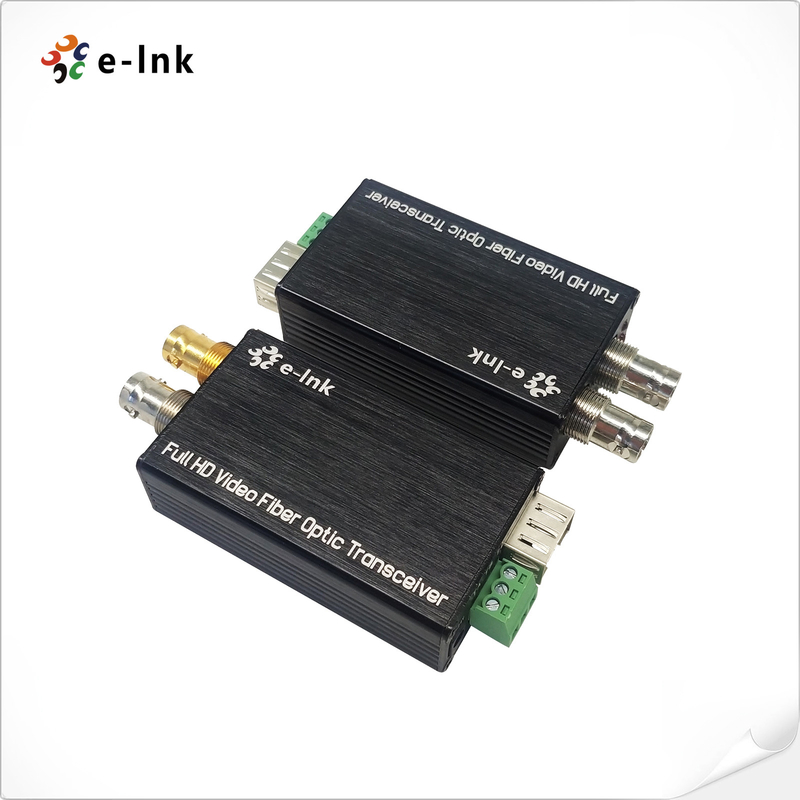

LNK-MHD-1V Series Mini HD-SDI Fiber Converter mendukung transmisi video HD-SDI 1 saluran
(dengan audio tertanam) dan sinyal Tally atau RS485 terbalik melalui kabel serat optik, sementara memungkinkan pemantauan lokal
melalui output loop HD-SDI.
E-link's HD-SDI Video over Fiber Converters sistem terdiri dari pemancar danpenerimadirancang untuk
mentransmisikan sinyal HD-SDI secara efisien pada jarak jauh menggunakan teknologi serat optik.
Fitur
Setiap saluran termasuk 8-saluran audio tertanam;
- Pengukuran kabel otomatis, digunakan untuk semua kecepatan di bawah 1,5 Gb/s (Belden 1694A);
️ Reklok otomatis 270Mbit/s - 1.48Gbit/s
️ Langsung kompatibel dengan sistem kamera HD-SDI
Kemampuan transmisi jarak jauh hingga 80 km
️ Hot swap dan hot plug;
Mengatasi semua pola patologis, transmisi tingkat siaran non-kompresi sepenuhnya digital;
LED Status Indikasi untuk memantau kondisi kerja;
¢ Super optik rentang dinamis dan bebas dari penyesuaian;
panjang gelombang CWDM 1470~1610nm opsional;
Indeks Teknis
|
Fiber optik antarmuka |
|
|
Antarmuka serat |
Simplex LC |
|
Jarak transmisi |
550m-20Km |
|
Panjang gelombang |
1310nm/1550nm |
|
Video |
|
|
Antarmuka video |
BNC |
|
Impedansi input/output video |
75Ω |
|
Tegangan input/output video |
Tipikal:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
|
Video Bit Rate |
Maksimal 1,48Gb/s |
|
Peningkatan diferensial (10%~90% APL) |
< 1% |
|
Dukungan format SDI |
625/25 PAL |
|
525/29.97 NTSC, |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
Standar SDI video |
270Mbps (SD-SDI) |
|
1.485Gbps (HD-SDI) |
|
|
Data |
|
|
Antarmuka fisik |
Terminal sekrup standar industri |
|
Jenis data |
Tally atau Reverse RS485 |
|
Dukungan frekuensi/tingkat |
Max. 115200bps untuk RS422 Maks. 57600bps untuk RS485 |
|
BER |
< 10 ‰9 |
|
Listrik |
|
|
Adaptor daya |
DC 5 ~ 25V |
|
Konsumsi daya |
<5W |
|
Indikator LED |
|
|
SDI |
Video SDI |
|
P/T |
Sumber Daya |
|
Mesin |
|
|
Dimensi (LxWxH) |
80 x 40 x 20 mm |
|
Berat badan |
1 kg/pasangan |
|
Casing |
Kasus aluminium |
|
Opsi pemasangan |
Desktop |
|
Lingkungan |
|
|
Suhu Kerja |
-20°C+70°C |
|
Suhu penyimpanan |
-40°C+80°C |
|
Kelembaban Kerja |
0~95% |
|
MTBF |
≥100000 jam |
Aplikasi
Informasi Pemesanan
|
Model |
Deskripsi |
|
LNK-MHD-1V1T-MM |
Konverter tipe mini HD-SDI ke Fiber dengan Tally dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
|
LNK-MHD-1V1D-MM |
Mini-type HD-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, MMF, LC Fiber Connector 500 meter, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
|
LNK-MHD-1V1T-20 |
Mini-type HD-SDI ke Konverter Serat dengan Tally dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
|
LNK-MHD-1V1D-20 |
Mini-type HD-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, SMF, LC Fiber Connector 20KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
|
LNK-MHD-1V1T-40 |
Mini-type HD-SDI ke Konverter Serat dengan Tally dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver yang digunakan oleh pasangan |
|
LNK-MHD-1V1D-40 |
Mini-type HD-SDI ke Konverter Serat dengan Reverse RS485 dan loop out, SMF, LC Fiber Connector 40KM, termasuk Transmitter dan Receiver, digunakan oleh pasangan |
