Rincian produk
Tempat asal: Cina
Nama merek: E-link
Sertifikasi: ISO9001 / CE / RoHS / FCC
Nomor model: Tautan elektronik SFP-BIDI
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 pasang
Harga: Negotiate
Kemasan rincian: Kemasan Karton Standar Aksesori Serat Optik
Waktu pengiriman: 1-3Hari Kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union, MoneyGram, Paypal
Menyediakan kemampuan: 1000000pcs/bulan
Tarif Data: |
Gigabit Ethernet1.25G |
Arus Bias: |
0 hingga 100mA |
Suhu Kerja: |
0 hingga +70 |
Radius Kelengkungan: |
≥40mm |
Daya TX: |
-5 sampai 0dBm |
daya rx: |
-23 hingga -3dBm |
Tarif Data: |
Gigabit Ethernet1.25G |
Arus Bias: |
0 hingga 100mA |
Suhu Kerja: |
0 hingga +70 |
Radius Kelengkungan: |
≥40mm |
Daya TX: |
-5 sampai 0dBm |
daya rx: |
-23 hingga -3dBm |

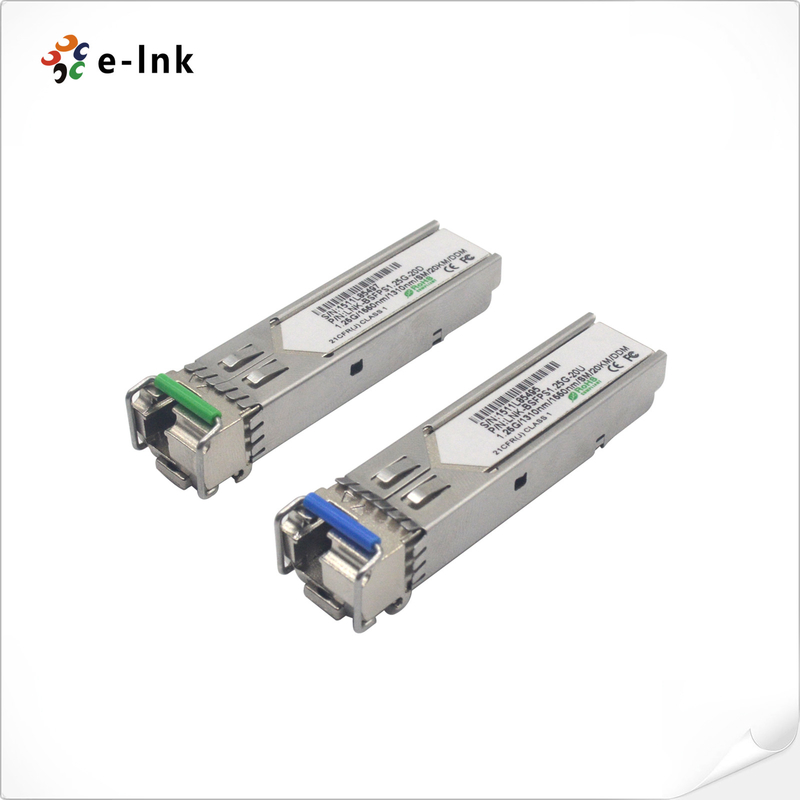

1.25Gbps SFP Bi-Directional Transceiver, 20km Jangkauan 1310nm TX / 1490nm RX
Aksesoris Serat OptikKeuntungan:
Transceiver SFP-BIDI adalah modul berkinerja tinggi dan hemat biaya yang mendukung tingkat data ganda
1.25Gbps/1.0625Gbps dan jarak transmisi 20km dengan SMF.
Transceiver terdiri dari tiga bagian: pemancar laser DFB, fotodioda PIN terintegrasi
dengan preamplifier trans-impedan (TIA) dan unit kontrol MCU. Semua modul memenuhi kelas I laser
persyaratan keselamatan.
Transceiver kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.
informasi, silakan lihat SFP MSA
Diagram blok modul
Aplikasi
Parameter teknis
| Parameter | Simbol | Min | Tipikal | Maksimal | Satuan | Catatan | ||
| Transmitter | ||||||||
| Panjang Gelombang Pusat | λc | 1290 | 1310 | 1330 | nm | |||
| Lebar Spektral (-20dB) | ∆λ | 1 | nm | |||||
| Rasio penekanan mode sisi | SMSR | 30 | dB | |||||
| Daya output rata-rata | Puut | - 5 | 0 | dBm | 1 | |||
| Rasio Kepunahan | Urgensi | 9 | dB | |||||
| Optical Rise/Fall Time (20% ~ 80%) | tr/tf | 0.26 | ns | |||||
| Data Input Swing Differential | VIN | 400 | 1800 | mV | 2 | |||
| Impedansi Diferensial Masuk | ZIN | 90 | 100 | 110 | Oh | |||
| TX Matikan | Menonaktifkan | 2.0 | Vcc | V | ||||
| Aktifkan | 0 | 0.8 | V | |||||
| Kesalahan TX | Kesalahan | 2.0 | Vcc | V | ||||
| Normal | 0 | 0.8 | V | |||||
| Penerima | ||||||||
| Panjang Gelombang Pusat | λc | 1470 | 1490 | 1510 | nm | |||
| Sensitivitas penerima | - 23 tahun. | dBm | 3 | |||||
| Pengirim Terlalu Terisi | -3 | dBm | 3 | |||||
| Keterlambatan Pendaftaran | LosD | - 24 | dBm | |||||
| Pernyataan LOS | LosA | - 35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | dB | |||||
| Data Output Swing Differential | Vout | 400 | 1800 | mV | 4 | |||
| Los | Tinggi | 2.0 | Vcc | V | ||||
| Rendah | 0.8 | V | ||||||
Waktu dan Listrik
| Parameter | Simbol | Min | Tipikal | Maksimal | Satuan |
| TX Matikan Waktu Negatif | di atas | 1 | ms | ||
| Txt Batalkan waktu klaim | T_off | 10 | μs | ||
| Waktu untuk Initialize, termasuk Reset kesalahan Tx | T_init | 300 | ms | ||
| Tx Fault Assert Waktu | T_fault | 100 | μs | ||
| Tekan kembali | T_reset | 10 | μs | ||
| LOS Mengatakan Waktu | T_loss_on | 100 | μs | ||
| LOS Waktu Penghapusan Klaim | T_loss_off | 100 | μs | ||
| Serial ID Clock Rate | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - Tinggi | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) -Rendah | VL | 0.8 | V |
Spesifikasi Diagnostik
| Parameter | Jangkauan | Satuan | Keakuratan | Kalibrasi |
| Suhu | 0 sampai +70 | °C | ± 3°C | Internal / Eksternal |
| -40 sampai +85 | ||||
| Tegangan | 3.0 sampai 3.6 | V | ± 3% | Internal / Eksternal |
| Bias Current | 0 sampai 100 | mA | ± 10% | Internal / Eksternal |
| TX Power | - 5 untuk 0 | dBm | ±3dB | Internal / Eksternal |
| RX Power | -23 sampai -3 | dBm | ±3dB | Internal / Eksternal |
