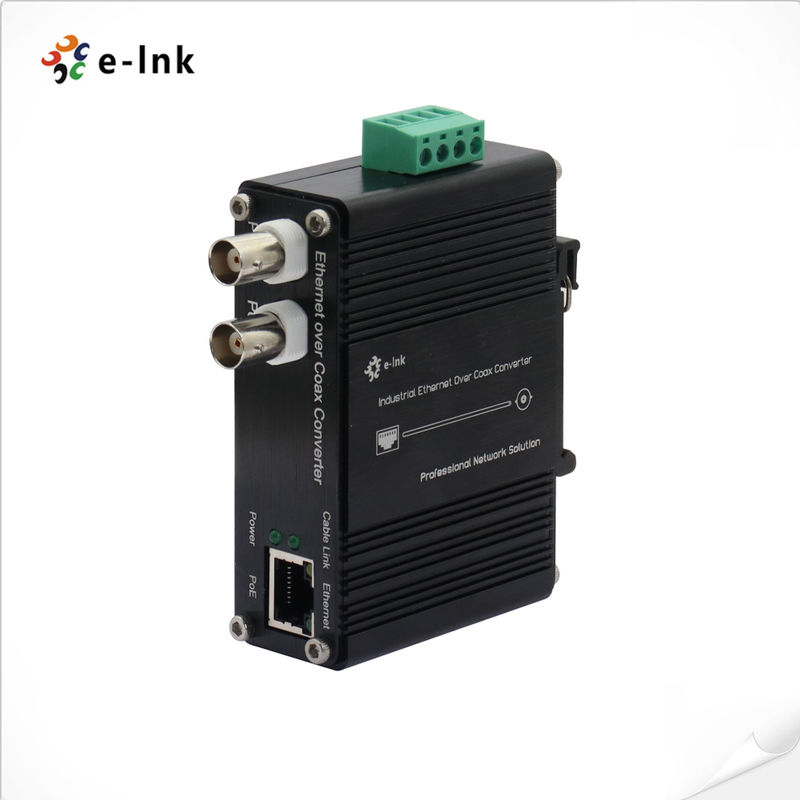

DIN-Rail Industrial 10/100Base-TX Ethernet melalui Coax Extender
Rel Ethernet 10/100Base-TX Industrial over Coax Extender
Model: LNK-DSeri EC110
Ikhtisar
Konverter Koaksial Ethernet over DIN-Rail Seri LNK-DEC110 adalah Ethernet yang baru dirancang
Perangkat Extender. Perangkat ini dirancang untuk memperluas sinyal Jaringan Ethernet dan Daya melalui yang ada
kabel koaksial, dan mampu mengirimkan langsung sinyal tanggal Daya + Jaringan multi-saluran, Jarak Maks
hingga 1200M (Daya: 300M). Desain BNC 2pc mendukung untuk menghubungkan 2 saluran cabang pada yang sama
waktu. Total daya listrik adalah 100W, masing-masing BNC maks adalah 50W. Laju baud maksimum Jaringan hingga
100Mbps. Ia memiliki perlindungan petir yang sangat baik dan Anti-interferensi.
Modul pemantauan otomatis cerdas tingkat Industri bawaan (fungsi ini opsional), fungsi ini dapat
membuat perangkat mendeteksi sirkuit secara cerdas secara individual, setiap saat secara otomatis mendeteksi komunikasi jaringan
situasi luar biasa tautan. Jika ada tautan yang tidak normal, itu membuat perangkat pulih untuk menautkan komunikasi
secara otomatis, memastikan transmisi data tautan komunikasi jaringan secara stabil. Benar-benar menyadari tidak pernah hilang
koneksi jaringan, jangan pernah merusak transmisi jaringan industri. Menjamin keamanan zona pengawasan.
Produk seri ini banyak digunakan dalam pengawasan CCTV dan perluasan jaringan jarak jauh.
Fitur
► Kirimkan Ethernet Dupleks Penuh 10/100 Mbps hingga 1200m (tanpa PoE) atau 300m (dengan PoE)
► Media Transmisi: Kabel Koaksial (Terbaik), 586B, CAT5e/6
► Tegangan Input: DC18V~48V (POE: DC48V).
► Mendukung Power over Coax & Power over Ethernet pada saat yang sama.
► Desain BNC 2pc, mendukung untuk menghubungkan Maks. 7 saluran cabang
► Operasi: Gunakan jaringan yang ada, mudah dipasang, Plug & Play. Nyaman dan efisien.
► Standar Kode: mematuhi protokol standar Ethernet IEEE802.3 10/100 base-TX
► Transmisi terenkripsi AES 128-bit canggih dan teknologi daya PoE+
► Perlindungan Luar Biasa: Perlindungan transien bawaan; rentang suhu industri. Perlindungan petir yang sangat baik dan sangat Anti- interferensi, perlindungan lonjakan.
Indeks Teknis
| Ethernet |
| Standar |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Power Over Ethernet |
| IEEE802.3at Power Over Ethernet |
| Pengkabelan |
10Base-T: Cat 3,4,5, atau di atas |
| |
100Base-TX: Cat5 atau di atas |
| Jarak Maksimum |
Cat5UTP hingga 100m |
| Konektor |
1 x RJ45 |
| Koaksial |
| Pengkabelan |
Kabel Koaksial (75 ohm) |
| Konektor |
1 BNC (betina) |
| Jarak |
Hingga 1200m (tanpa PoE), 300m (dengan PoE) |
| Kecepatan Data |
| Downlink (TX ke RX) |
90Mbps (Maks.) |
| Uplink (RX ke TX) |
90Mbps (Maks.) |
| Teknologi |
Komunikasi Jalur Daya (PLC) |
| Perlindungan |
| Polaritas Terbalik |
Hadir |
| Listrik dan Mekanik |
| Daya Masukan |
DC18V~48V (PoE: DC48V) |
| Konsumsi Daya |
8W Maks. (PoC tidak digunakan) |
| 60W Maks. (Poc digunakan) |
| Indikator LED |
| Daya (Daya) |
MERAH (Daya Aktif: terus menyala; Daya Mati: lampu mati) |
| Koaks (Tautan Kabel) |
HIJAU (Berkedip: transmisi sinyal) |
| Ethernet |
SPD, LINK/ACT, PoE(Pemancar) |
| PoE |
| Standar |
IEEE802.3af/at |
| Mode |
Mode B |
| Port |
RJ45 |
| Maks. Daya Per Port |
25.5W maks.at RX(Perangkat Bertenaga) |
| 30W Maks.at TX(Peralatan Sumber Daya) |
| Mode |
Positif(VCC+): Pin RJ45 4,5 |
| Negatif(VCC-):Pin RJ45 7,8 |
| Dimensi (P x L x T) |
95 × 67 × 30 mm |
| Berat |
0,5kg |
| Casing |
Casing aluminium |
| Lingkungan |
| Suhu Operasi |
-10˚C hingga 60˚C (14˚F hingga 140˚F) |
| Suhu Penyimpanan |
-40˚C hingga 85˚C (-40˚F hingga 185˚F) |
| Kelembaban Relatif |
5% hingga 90% non-kondensasi |
| MTBF |
> 100.000 jam |
| Persetujuan Peraturan |
ISO9001
FCC Bagian 15 Kelas A
EN55022 Kelas A
Perlindungan Lonjakan
RJ45: 1KV
BNC: 2KV
Daya: 500V
|
Aplikasi
Informasi Pemesanan
| Model |
Keterangan |
|
LNK-DEC110-T/R
|
Konverter EoC DIN-Rail, jarak transmisi 1200m, termasuk Pemancar dan Penerima, tidak termasuk adaptor catu daya
|
|
LNK-DEC110P-T/R
|
Konverter EoC DIN-Rail dengan PoE+, jarak transmisi 300m, termasuk Pemancar dan Penerima, tidak termasuk adaptor catu daya
|
