Menyoroti:
Mikro-Ekstender Optik HD/SD-SDI
, Mikro-Ekstender Optik 3G/HD/SD-SDI
Standar sinyal: |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
HD-SDI Jitter: |
<0,2ui (134ps)@100kHz, <1,0UI (673ps)@10Hz |
SFP: |
Simplex LC, 3.125Gbps. ≤120 km jarak transmisi |
panjang gelombang CWDM: |
1270~1610nm, jaringan 20nm menurut ITU-T |
Suhu penyimpanan: |
-40℃～+80℃ |
Dimensi (PxLxT): |
58x21x20 mm |

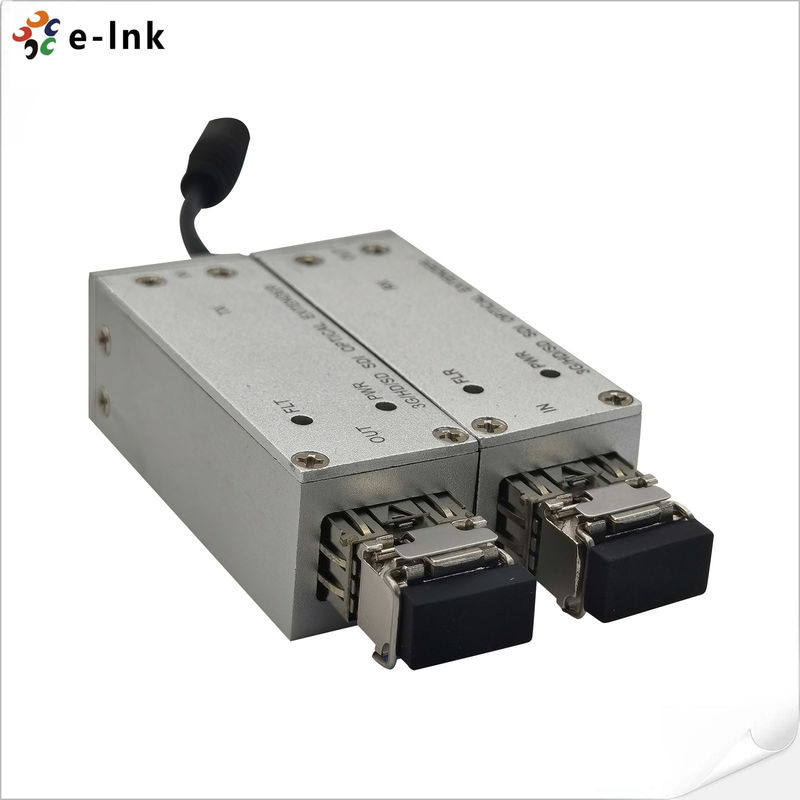

Ekstender Mikro Optik SMB 3G/HD/SD-SDI
SMB 3G/HD/SD-SDI Optical Micro-Extender
Model:LNK-M3G-SMB1V-20 Series
Gambaran umum
LNK-M3G-SMB1V-20 Seri 3G-SDI/HD-SDI/SD-SDI mikro extender sistem transmisi serat optik yang mengirimkan
satu video digital definisi tinggi 3G-SDI, HD-SDI, SD-SDI atau satu aliran DVB-ASI melalui satu mode tunggal atau multimode
serat yang mendukung standar SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI).
teknologi transmisi serat optik digital, tidak ada penyesuaian yang diperlukan, sederhana untuk mengatur dan mudah dioperasikan.
SDI micro extender series menggunakan catu daya 5V dengan konsumsi daya rendah.
Fitur
Pengakuan otomatis sinyal 3G-SDI/HD-SDI/SD-SDI, tidak perlu pemilihan manual
Jarak transmisi hingga 120km
Teknologi CWDM untuk memungkinkan hingga 16 (18) saluran untuk mengirimkan melalui satu serat
️ Memenuhi SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Sesuai dengan DVB-ASI ((EN50083-9)
¢ Instruksi yang nyaman dari status LED. indikator Fiber link, daya.
Papan PCB ramah lingkungan (bebas dari Pb)
Papan PCB dengan desain multilayer untuk memastikan transmisi sinyal yang stabil dan andal
Indeks Teknis
| SDI Input |
| Standar video |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Standar sinyal |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Resolusi |
10 Bit |
| Tingkat sinyal |
< 80mVp-p |
| Impedansi |
75Ω |
| Konektor |
UKM |
| SKeluar DI |
| Tingkat sinyal |
800mVp-p±10% |
| Waktu naik/turun |
< 0,8ns |
| HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Impedansi |
75Ω |
| Konektor |
UKM |
| Antarmuka optik |
| SFP |
Simplex LC, 3,125Gbps. Jarak transmisi ≤120km |
| Panjang gelombang SM standar |
1310nm, 1550nm |
| Panjang gelombang CWDM |
1270~1610nm, grid 20nm menurut ITU-T |
| Kisaran suhu |
0 ~ 70 ̊C |
| Listrik |
| Kekuatan |
5VDC, 1A |
| Konsumsi |
<5W |
| Indikator LED |
| FLT |
Status Fiber Link (Transmitter) |
| FLR |
Status Fiber Link (Penerima) |
| PWR |
Status daya |
| Mesin |
| Dimensi (LxWxH) |
58 x 21 x 20 mm |
| Berat badan |
100 g/pasangan |
| Casing |
Kasus aluminium |
| Opsi pemasangan |
Desktop |
| Lingkungan |
| Suhu Kerja |
-20°C+70°C |
| Suhu penyimpanan |
-40°C+80°C |
| Kelembaban Kerja |
0~95% |
| MTBF |
≥100000 jam |
Aplikasi
Informasi Pemesanan
| Model |
Deskripsi |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM termasuk Transmitter dan Receiver, digunakan oleh pasangan |
