Konverter Serat SDI 4 Saluran
, Konverter Serat 3G-SDI

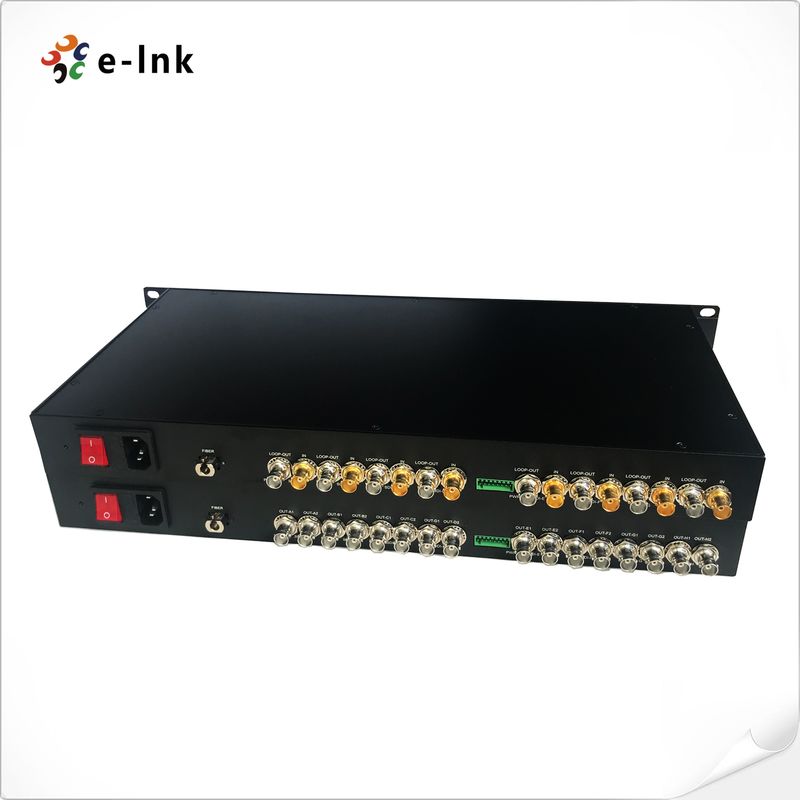

Konverter Serat 3G-SDI 4 Saluran Dua Arah
4-Saluran Bidireksional 3Konverter Serat G-SDI
Model: Seri LNK-3GSDI-4BV
Ikhtisar
Seri LNK-3GSDI-4BV mendukung transmisi sinyal video definisi tinggi standar 3G-SDI 4-saluran dua arah
melalui kabel serat optik tunggal, dan memantau sinyal secara lokal melalui output loop 3G/HD-SDI. E-link 3G-SDI Video melalui
Konverter Serat termasuk satu pemancar dan satu penerima untuk sinyal 3G-SDI 1080P. Konverter Serat E-link 3G-SDI
dapat secara bersamaan mengirimkan Video 3G-SDI 4-Ch dua arah, data RS-485 Balik 1-Ch, sinyal melalui satu
serat optik. Kualitas video hingga standar siaran, kualitas audio hingga level CD mendukung data RS-485 Balik
format komunikasi.
Fitur
► Transmisi video 3G-SDI dua arah 4 saluran melalui serat optik
► Penyeimbangan kabel otomatis untuk memastikan integritas sinyal
► Penyesuaian ulang otomatis 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Kompatibel langsung dengan sistem kamera 3G-SDI dan mendukung protokol data RS-485 Balik
► Kemampuan transmisi jarak jauh setidaknya 10 km (6,2 mil), hingga 120 km
► Input daya blok terminal untuk aplikasi industri
► Mendukung hot swapping dan hot plugging
► Transmisi tingkat siaran non-kompresi digital penuh;
► rentang dinamis optik super dan bebas penyesuaian sebelum digunakan;
► teknik WDM/CWDM/DWDM serat optik;
► rentang suhu ultra-lebar tingkat industri (-40℃~+85℃), dapat disesuaikan dengan berbagai lingkungan;
Indeks Teknis
| Antarmuka Optik Serat |
| Antarmuka Serat |
Simplex LC |
| Jarak Transmisi |
550m-20Km |
| Panjang Gelombang |
1310nm/1550nm |
| Video |
| Antarmuka Video |
BNC |
| Impedansi input/output video |
75Ω |
| Tegangan input/output video |
Khas:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
| Laju Bit Video |
Maks 3.2Gb/s |
| Gain Diferensial (10%～90% APL) |
<1% |
| Dukungan format SDI |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standar SDI Video |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| Pemetaan SMPTE425M3Gb/s(3G-SDI) |
| Antarmuka serial SMPTE424M 3Gb/s(3G-SDI) |
| Data |
| Antarmuka Fisik |
Terminal sekrup standar industri |
| Jenis Data |
RS485 Balik |
| Dukungan Frekuensi/Laju |
Maks. 57600bps untuk RS485 |
| BER |
<10ˉ9 |
| Kelistrikan |
| Adaptor daya |
AC 110~220V |
| Konsumsi daya |
<15W |
| Indikator LED |
| SDI A/B/C/D/E/F/G/H |
Video SDI |
| PWR |
Catu Daya |
| Mekanik |
| Dimensi (PxLxT) |
19 inci 1U (483 x 220 x 44.45mm) |
| Berat |
7KG/pasang |
| Casing |
Casing Aluminium |
| Opsi Pemasangan |
Pemasangan Rak |
| Lingkungan |
| Suhu Kerja |
-20℃～+70℃ |
| Suhu Penyimpanan |
-40℃～+80℃ |
| Kelembaban Kerja |
0~95% |
| MTBF |
≥100000 jam |
Informasi Pemesanan
| Model |
Deskripsi |
| LNK-3GSDI-4BV |
Video 3G-SDI 4-Ch Dua Arah dengan loop-out, 20km, SM, FC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
| LNK-3GSDI-4BV1R |
Video SDI 4-Ch Dua Arah dengan loop-out + Data Balik RS485 1-Ch, 20km, SM, FC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan |
