Sakelar Ethernet Video Industrial 4x100M Ethernet 1 Video 1 RS485 1 Gigabit Fiber

Industrial Video Ethernet Switch 4x100M Ethernet 1 Video 1 RS485 1 Serat Gigabit

Gambaran Produk:

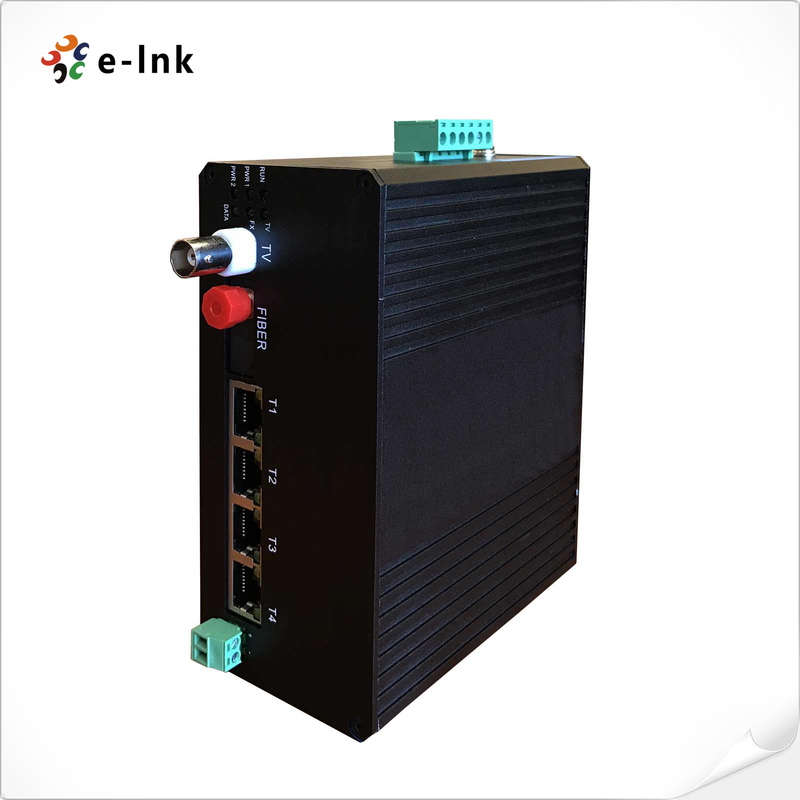

PeraturanLNK-GY4E1V1D Industrial Video Ethernet Switchadalahkasar, terisolasi secara fisiksolusi jaringan yang dirancang untuklingkungan industri yang keras. Ini mengintegrasikan4×10/100M port Ethernet,1×Video interface,1 × RS485 port data serial, dan1×Gigabit fiber uplink, membuatnya ideal untukjaringan industri multi-protokol.

Fitur & Manfaat Utama

✅Konektivitas Industri Multi-Protocol

• 4× Ports Ethernet 10/100M yang Terisolasi Secara Fisik: MemastikanSegmen jaringan yang aman dan independenuntukJaringan internal & publik.

• 1× Video Interface: DukunganIntegrasi kamera CCTV/IPuntukjaringan pengawasan.

• 1× RS485 Serial PortMembuat:Komunikasi perangkat PLC/SCADA(MODBUS RTU, PROFIBUS).

• 1× Gigabit Fiber Uplink (1000BASE-X): Memperpanjangbackhaul serat jarak jauh(hingga120km)).

✅Keandalan Industri

• Teknologi Isolasi Fisik: Mencegahgangguan lintas jaringanuntuksistem misi kritis.

• Jangkauan suhu yang luas (-40°C sampai 75°C): Beroperasi diKondisi ekstrim di luar ruangan/industri.

• IP40 Metal Housing: Bertahandebu, getaran, dan gangguan EMI.

✅Penugasan Fleksibel

• Ekspansi Bandwidth DSLAM: Peningkatanjaringan serat lamatanpa kabel ulang.

• Isolasi Multi-Network: Ideal untukkonvergensi jaringan OT/IT yang aman.

• Pemasangan Plug-and-Play: Tidak diperlukan konfigurasi yang kompleks.

Fitur produk:

1. Transmisi Data Berkinerja Tinggi

• 1536 Bytes Dukungan Jumbo FrameOptimalisasi:throughput untuk video & paket data besar

• 1MB Buffer Bingkai Bawah: Mencegahkehilangan paketselamaPergeseran lalu lintas tinggi

• Memilih Mode Peralihan Secara Otomatis:Penyimpanan dan Pembebasan(pemeriksaan kesalahan) atauPotong melalui(latensi rendah <5μs)

2. Integrasi Intelligent Ethernet & Video

• 4×10/100M Pelabuhan Negosiasi Otomatis: DukunganFull/Half-Duplex & Auto-MDI/MDIXuntukkabel plug-and-play

• 1024 Tabel Alamat MACMembuat:Pembelajaran/pembaruan otomatisuntukjaringan perangkat skala besar

• Video Interface: Menghubungkan langsungKamera CCTV/ANPRtanpa konverter tambahan

3Keandalan Industri-Kelas

• 6KV Petir & Surge Perlindungan: Jaminan terhadapgelombang listrikdalamInstalasi luar ruangan

• Input daya ganda 12-48VDC: MemastikanWaktu operasi 24/7dengandukungan PSU yang berlebihan

• Jangkauan suhu yang luas (-40°C sampai 85°C): Beroperasi dilingkungan ekstrim(pabrik, terowongan, substasiun)

4. Pengerahan Fleksibel & Pemantauan

• Ekspansi Bandwidth DSLAM: Peningkatanjaringan serat lamatanpa penggantian kabel

• Indikator Status Pelabuhan LED: Pemantauan real-timelink/aktivitas/kecepatanper pelabuhan

• DIN-Rail/Wall-Mount (IP40): KompakRumah logamuntuklemari ruang terbatas

Skenario Aplikasi

1. Sistem Pengawasan Industri

• MengintegrasikanKamera IP (port video),Perangkat Ethernet, danSensor RS485ke dalamjaringan pemantauan terpadu

• Memungkinkananalisis video real-timedenganTransmisi data latensi rendah (<5μs)

• Ideal untukkeamanan pabrik cerdasdanpemantauan daerah berbahaya

2. Infrastruktur Transportasi

• KewenanganSistem komunikasi kereta api/terowongandenganperlindungan isolasi listrik

• Mesin penggilingCCTV (Video),kontrol sinyal (RS485), danData EthernetdalamJaringan yang sesuai dengan EN 50155

• Bertahangetaran dan suhu ekstrim (-40°C sampai 85°C)dalamaplikasi rolling stock

3. Jaringan Energi & Utilitas

• Hubungansistem SCADA substasiunmelaluiRS485 Modbusdanbackhaul serat optik

• Memberikankomunikasi terlindungi tegangan tinggi (6kV)untukperalatan jaringan pintar

• BertemuStandar IEC 61850-3untukSistem otomatisasi daya

4. Pengembangan Kota Pintar

• Agregatkamera lalu lintas (Video),Sensor IoT (RS485), danPerangkat Ethernetdilemari pinggir jalan

• DukunganEkspansi bandwidth DSLAMtanpaPenggantian kabel serat

• IP40 untukInstalasi kios luar ruangandalamkondisi cuaca yang keras

5. Operasi minyak/gas & pertambangan

• Menciptakanjaringan tahan ledakandenganPelabuhan yang terisolasi secara fisik

• Transmitterpengawasan videodanTelemetri peralatan (RS485)melaluitautan serat yang aman secara intrinsik

• Masukan daya DC gandamemastikan keandalan dalamlokasi lapangan terpencil

Keunggulan Teknis:

• Transparansi Protokoluntukvideo (ONVIF), data (MODBUS), dan Ethernet (IEEE 802.3)

• Deterministik latensiuntukprotokol industri yang sensitif terhadap waktu

• Lapisan konformalmelindungi darikelembaban dan gas korosif

• Failover otomatismelaluiinput daya yang berlebihan (12-48VDC)

Indeks Teknis

Diagram Tampilan Aplikasi
