Menyoroti:
16E1 PDH multiplexer dengan 4GE
, Multiplexer PDH serat optik
, 16E1 multiplexer untuk telekomunikasi

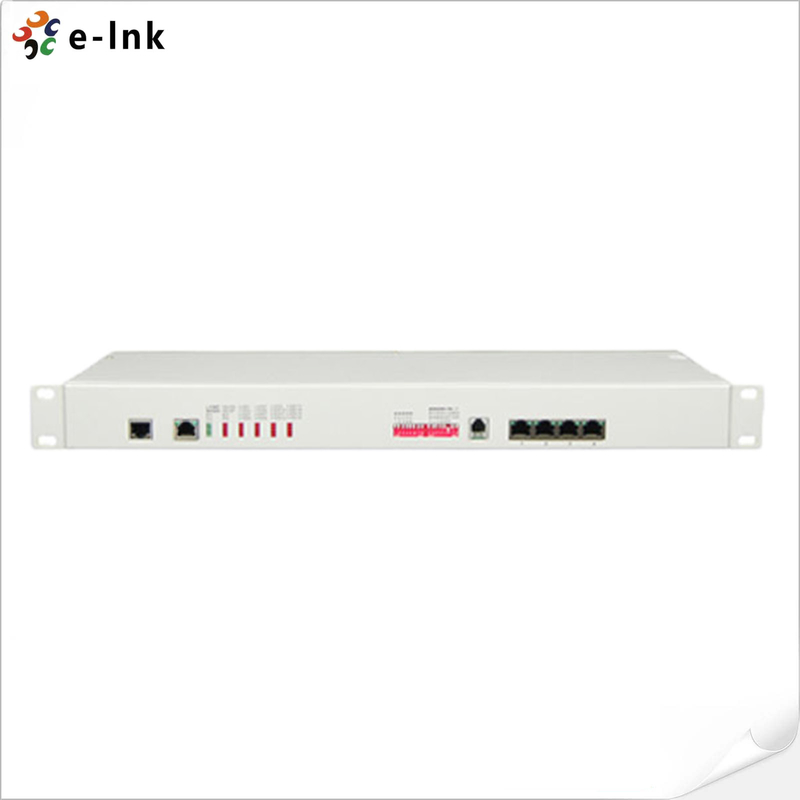

16E1 + 4GE PDH Multiplexer
Keuntungan
· Berdasarkan IC hak cipta sendiri
· Bandwidth hingga 1.5G, dapat menghemat sumber saluran
· Laju antarmuka Ethernet adalah 10M/100M/1000M, auto-adaptif half/full duplex
· Antarmuka Ethernet 4 Saluran adalah antarmuka sakelar, mendukung VLAN, dapat diatur ke isolasi logis 4 saluran
· Antarmuka E1 sesuai dengan G.703, mengadopsi teknologi pemulihan jam digital dan penguncian fase yang halus
· Telepon bisnis digital PCM 1 Saluran (opsional)
· Menyediakan antarmuka manajemen Konsol
· Ketika sinyal optik hilang, ia dapat mendeteksi perangkat jarak jauh mati atau serat terputus, dan menunjukkan alarm dengan LED
· Perangkat lokal dapat melihat kondisi kerja perangkat jarak jauh
· Menyediakan 2 antarmuka ekspansi, Anda dapat memperluas data asinkron 1~2 Saluran, seperti RS232/RS485/RS422/kode Manchester;
· Suara 1~2 Saluran, E1 1~2 Saluran, sakelar 1~4 Saluran, atau Menyediakan perintah Loop Back antarmuka jarak jauh, mempermudah pemeliharaan saluran
· Jarak transmisi hingga 2-120Km tanpa gangguan
· AC 220V, DC-48V, DC24V dapat bersifat opsional
· Fungsi deteksi polaritas catu daya DC-48V/DC24V, Bebas Polaritas
Ikhtisar
Perangkat ini adalah perangkat transmisi optik point-to-point yang dikembangkan berdasarkan VLSI. Perangkat menyediakan antarmuka E1 1-16 Saluran, antarmuka Ethernet 1-4 Saluran 10M/100M/1000M (Laju Saluran 1000M) dan 2 antarmuka ekspansi. Antarmuka Ethernet 4 Saluran adalah antarmuka sakelar, dapat mendukung VLAN. 1 antarmuka ekspansi dapat digunakan sebagai saluran transmisi data asinkron RS232/RS485/RS422, sinyal suara, sinyal audio E&M 2/4 saluran, sinyal sakelar, sinyal Ethernet (Bandwidth 2M). Telepon bisnis digital 1 Saluran dapat bersifat opsional. Sangat fleksibel. Ia memiliki fungsi alarm. Pekerjaannya andal, stabil, dan konsumsi daya rendah, integrasi tinggi, ukuran kecil.
Indeks Teknis
|
Parameter
|
Spesifikasi
|
|
Serat Multi-mode
|
|
Jenis Serat
|
50/125um, 62.5/125um
|
|
Jarak transmisi maksimum
|
5Km @ serat mode tunggal 62.5 / 125um, atenuasi (3dbm/km)Panjang Gelombang: 820nm
|
|
Daya transmisi
|
-12dBm (Min) ~-9dBm (Maks)
|
|
Sensitivitas penerima
|
-28dBm (Min)
|
|
Anggaran tautan
|
16dBm
|
|
Serat Mode Tunggal
|
|
Jenis Serat
|
8/125um, 9/125um
|
|
Jarak transmisi maksimum
|
40Km
|
|
Jarak transmisi
|
40Km @ serat mode tunggal 9 / 125um, atenuasi (0.35dbm/km)
|
|
Panjang Gelombang
|
1310nm
|
|
Daya transmisi
|
-9dBm (Min) ~-8dBm (Maks)
|
|
Sensitivitas penerima
|
-27dBm (Min)
|
|
Anggaran tautan
|
18dBm
|
|
Antarmuka Serat
|
|
Hubungkan
|
FC (Default), SC/SFP Opsional
|
|
Fungsi Manajemen
|
|
Protokol
|
Telnet dan SNMP
|
|
Protokol SNMP standar
|
Ia menawarkan file MIB, nyaman untuk digabungkan ke SNMP pihak ketiga
|
|
Antarmuka E1
|
|
Standar Antarmuka
|
sesuai dengan protokol G.703
|
|
Laju Antarmuka
|
n*64Kbps±50ppm
|
|
Kode Antarmuka
|
HDB3
|
|
Impedansi E1:
|
75Ω (tidak seimbang), 120Ω (seimbang)
|
|
Toleransi jitter
|
Sesuai dengan protokol G.742 dan G.823
|
|
Atenuasi yang Diizinkan
|
0~6dBm
|
|
Gigabit Ethernet Interface (10/100/1000M)
|
|
Laju antarmuka
|
10/100/1000 Mbps, negosiasi otomatis half/full duplex
|
|
Standar Antarmuka
|
Kompatibel dengan IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Kemampuan Alamat MAC
|
4096
|
|
Konektor
|
RJ45, mendukung Auto-MDIX
|
|
Daya
|
|
Catu daya
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Konsumsi daya
|
≤10W
|
|
Dimensi
|
|
Ukuran produk
|
19 inci 1U 485X138X44mm(WXDXH)
|
|
Pengemasan sederhana
|
522X198X82mm(WXDXH)
|
|
Berat per potong
|
3KG
|
|
Lingkungan kerja
|
|
Suhu kerja
|
-10°C ~ 50°C
|
|
Kelembaban kerja
|
5%~95 % (tanpa kondensasi)
|
|
Suhu penyimpanan
|
-40°C ~ 80°C
|
|
Kelembaban penyimpanan
|
5%~95 % (tanpa kondensasi)
|
Aplikasi
