Menyoroti:
Konverter serat optik 4E1
, Modul antarmuka jaringan 1FE
, Aksesori NMS konsol EOW

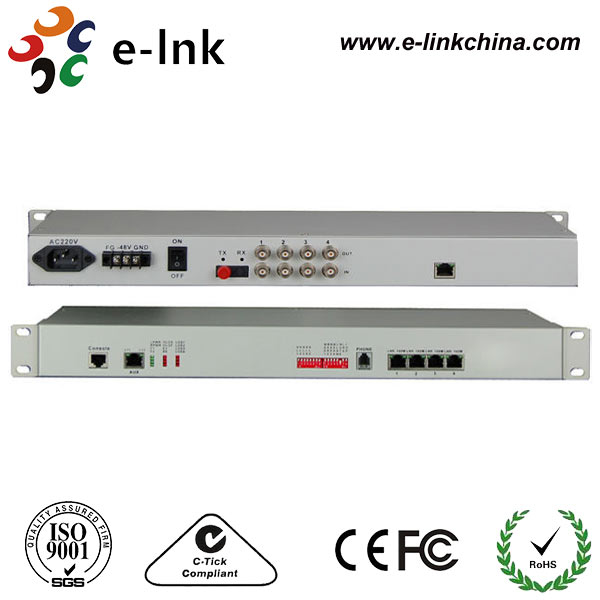

4E1 + 1FE + EOW + Konsol NMS
Keuntungan
· Menyediakan 4 antarmuka digital E1, opsi impedansi 75 Ω~120Ω; Detektor optik dinamis lebar modular
· 1 Saluran telepon bisnis digital PCM (opsional)
· Laju antarmuka Ethernet adalah 10/100M, half/full duplex Auto-Nego
· Menyediakan antarmuka manajemen Konsol (RS232)
· Perangkat menyediakan antarmuka serat optik utama dan antarmuka serat optik cadangan, fungsi cadangan Port Optik Ganda memastikan bahwa pekerjaan tidak akan pernah putus (opsional)
· Antarmuka E1 sesuai dengan G.703, mengadopsi pemulihan jam digital dan teknologi penguncian fase yang halus
· Ketika sinyal optik hilang, ia dapat mendeteksi perangkat jarak jauh mati atau serat terputus, dan menunjukkan alarm dengan LED
· Perangkat lokal dapat melihat kondisi kerja perangkat jarak jauh
· Menyediakan perintah Loop Back antarmuka jarak jauh, mempermudah perawatan saluran
· Jarak transmisi hingga 2-120Km tanpa gangguan
· Mendukung manajer SNMP (agen SNMP di dalam)
· AC 220V, DC-48V, DC24V dapat dipilih
· Fungsi deteksi polaritas catu daya DC-48V/DC24V, Bebas Polaritas
Ikhtisar
Perangkat ini menyediakan 4Saluran antarmuka E1, 1 Saluran 10/100M Fast Ethernet dan 1 Saluran telepon hotline digital PCM (opsional). Sangat fleksibel. Ia memiliki fungsi alarm. Pekerjaannya andal, stabil, dan konsumsi daya rendah, integrasi tinggi, dan ukuran kecil.
Indeks Teknis
|
Parameter
|
Spesifikasi
|
|
Serat
|
|
Serat Multi-mode
|
|
Jenis Serat
|
50/125um, 62.5/125um
|
|
Jarak transmisi maksimum
|
5Km @ 62.5 / 125um multiserat mode, atenuasi (3dbm/km)Panjang Gelombang: 820nm
|
|
Daya transmisi
|
-12dBm (Min) ~-9dBm (Maks)
|
|
Sensitivitas penerima
|
-28dBm (Min)
|
|
Anggaran tautan
|
16dBm
|
|
Serat Single-mode
|
|
Jenis Serat
|
8/125um, 9/125um
|
|
Jarak transmisi maksimum
|
120Km
|
|
Jarak transmisi
|
120Km @ 9 / 125um serat mode tunggal, atenuasi (0.35dbm/km)
|
|
Panjang Gelombang
|
1310nm
|
|
Daya transmisi
|
-9dBm (Min) ~-8dBm (Maks)
|
|
Sensitivitas penerima
|
-27dBm (Min)
|
|
Anggaran tautan
|
18dBm
|
|
Antarmuka E1
|
|
Standar Antarmuka
|
sesuai dengan protokol G.703
|
|
Laju Antarmuka
|
n*64Kbps±50ppm
|
|
Kode Antarmuka
|
HDB3
|
|
Impedansi E1:
|
75Ω (tidak seimbang), 120Ω (seimbang)
|
|
Toleransi jitter
|
Sesuai dengan protokol G.742 dan G.823
|
|
Atenuasi yang Diizinkan
|
0~6dBm
|
|
Antarmuka Ethernet
|
|
Laju antarmuka
|
10/100 Mbps, half/full duplex auto-negotiation
|
|
Standar Antarmuka
|
Kompatibel dengan IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Kemampuan Alamat MAC
|
4096
|
|
Konektor
|
RJ45, mendukung Auto-MDIX
|
|
Daya
|
|
Catu daya
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Konsumsi daya
|
≤10W
|
|
Dimensi
|
|
Ukuran produk
|
216X140X31mm(WXDXH)
|
|
Pengemasan sederhana
|
274X193X84mm(WXDXH)
|
|
Berat per potong
|
1.25KG
|
|
Lingkungan kerja
|
|
Suhu kerja
|
-10°C ~ 50°C
|
|
Kelembaban kerja
|
5%~95 % (tanpa kondensasi)
|
|
Suhu penyimpanan
|
-40°C ~ 80°C
|
|
Kelembaban penyimpanan
|
5%~95 % (tanpa kondensasi)
|
Aplikasi
