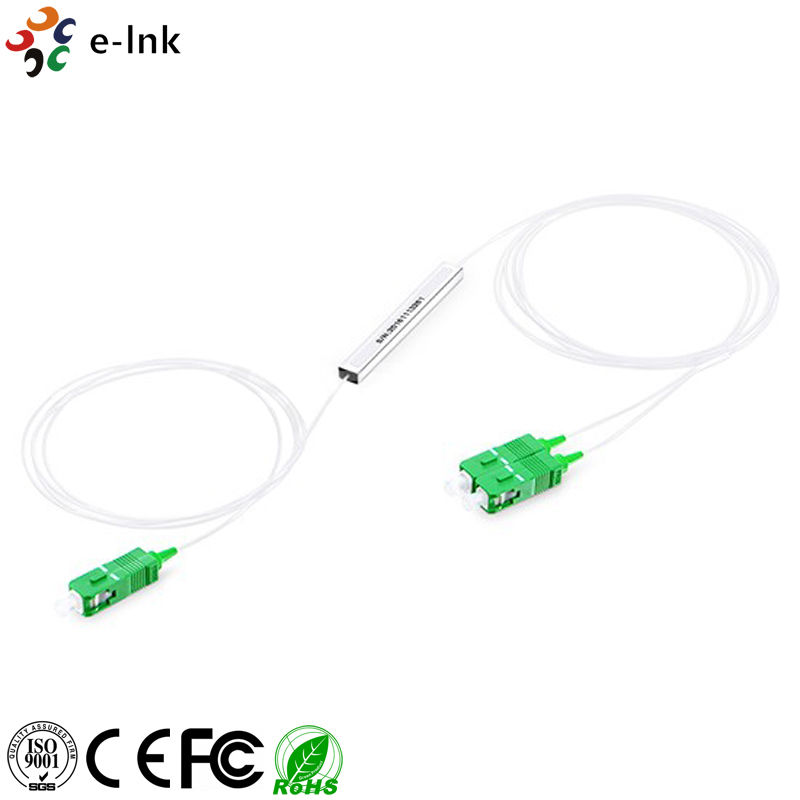

Mini Modul PLC Splitter

Parameter

1 × N Mini Modul PLC Splitter

Panjang gelombang operasi (nm)

1260 ¢ 1650

Konfigurasi Pelabuhan

1 × 2

1×4

1 × 8

1 x 16

1×32

1×64

Max Insertion Loss (dB) (Kelas P/S)

4.1/4.3

7.4/7.6

10.5/10.8

13.8/14.0

16.8/17.2

20.8/21.3

Persamaan kerugian maksimum (dB)

0.6

0.7

0.8

1.2

1.5

2.0

Max PDL (dB)

0.2

0.25

0.35

Min Kehilangan Pengembalian (dB)

55

Min Direktifitas (dB)

55

Max Wavelength Dependent Loss (dB)

0.5

0.8

1.0

Stabilitas suhu maksimum (dB)

0.5

Suhu operasi (°C)

-5 ¢75

Suhu penyimpanan (°C)

-40 ¢85

Dimensi perangkat L × W × H (mm)

60×7×4

60x12x4

80x20x6

100x40x6

Parameter

2×N Mini Modul PLC Splitter

Panjang gelombang operasi (nm)

1260 ¢ 1650

Konfigurasi Pelabuhan

2x2

2×4

2×8

2 x 16

2×32

Max Insertion Loss (dB)

4.5

7.9

11.3

14.7

17.8

Persamaan kerugian maksimum (dB)

0.9

1.0

1.2

1.5

1.8

Max PDL (dB)

0.3

0.35

Min Kehilangan Pengembalian (dB)

55

Min Direktifitas (dB)

55

Max Wavelength Dependent Loss (dB)

0.5

0.8

Stabilitas suhu maksimum (dB)

0.5

Suhu operasi (°C)

-5 ¢75

Suhu penyimpanan (°C)

-40 ¢85

Dimensi perangkat L × W × H (mm)

60×7×4

60x12x4

100x20x6

LNK-xxx-MM-

XX-

XX-

x

x

Mini Modul PLC Splitter

Jenis Serat

Panjang Serat

Konektor Masuk

Konektor output

xxx:

09=0,9mm tabung longgar

10=1,0m

0=Tidak ada

0=Tidak ada

102 = 1 × 2

20 = 2,0 mm tabung longgar

15 = 1,5m

1=FC/UPC

1=FC/UPC

Aku tidak tahu.

30 = 3,0 mm tabung longgar

20=2,0m

2=FC/APC

2=FC/APC

164 = 1 × 64

25 = 2,5m

3=SC/UPC

3=SC/UPC

202 = 2 × 2

Aku tidak tahu.

4=SC/APC

4=SC/APC

Aku tidak tahu.

5=LC/UPC

5=LC/UPC

232 = 2 × 32

6=LC/APC

6=LC/APC
