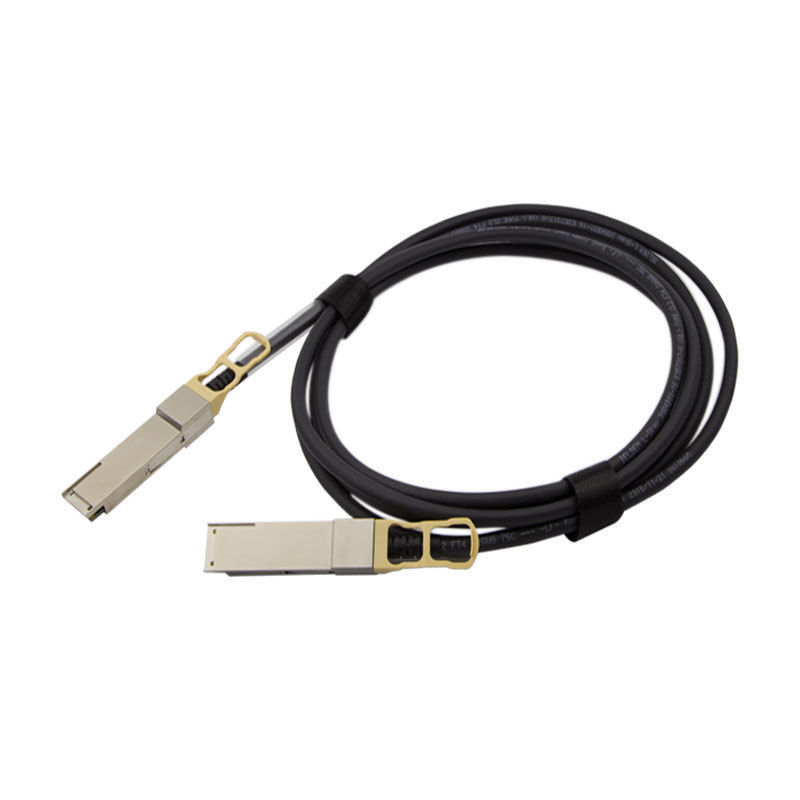

Jenis pengujian

Titik pengujian

Sasaran

Referensi

Impedansi Diferensial

100+/-10 ohm (waktu naik 50 ps (20%-80%)

IEEE Std.802.3ba

Karakteristik Listrik

Modus diferensial RL

Frekuensi ((GHz)

0.1-1.0

1.0-4.1

SDD11 & SDD22 (maksimal)

- 10

-12-2*sqrt f)

Per tabel 10 dari 1B

Kabel MOL.v 0.68

Differensial IL

Frekuensi

100MHz

200MHz

625MHz

1250MHz

1875MHz

2500MHz

SDD21 ((min)

-8

-8

- Delapan.5

- 12 tahun.1

- 14.7

-17

Refer tabel 43 dari Infiniband Architecture Spec, V2

Selanjutnya

≥26dB @ 10MHz sampai 5,0GHz

/

Skew intra-pair

≤ 100 ps ((Metode TDT) Waktu kenaikan 35 ps

(20% - 80%)

Skew intra-pair

≤ 400 ps ((Metode TDT) Waktu kenaikan 35 ps

(20% ~ 80%)

Karakteristik Lingkungan

Suhu operasi

-40 ~ 85 °C

Jangkauan suhu operasi kabel

Kejut Termal

Tidak ada bukti kerusakan fisik

Tes EIA-364-32

Suhu Siklik & Kelembaban

Tidak ada bukti kerusakan fisik

EIA-364-31 Metode III,Kondisi Uji A

Semprotan garam

48 jam penyemprotan garam setelah cangkang area korosif kurang dari 5%

EIA-364-26

Kehidupan suhu

Kinerja memenuhi persyaratan spesifikasi

EIA-364-17, Metode A, Kondisi Uji 3 pada 105°±2°C

Karakteristik Mekanis

Getaran Mekanis

Kinerja memenuhi persyaratan spesifikasi

EIA-364-28E.11 TC-VII, Kondisi Uji D 15 menit pada sumbu X, Y, Z.

Kabel Flex

Kinerja memenuhi persyaratan spesifikasi

EIA-444-1B

Kejut Mekanis

Kinerja memenuhi persyaratan spesifikasi

EIA-364-27B, TG-G. 3 kali dalam 6 arah, 100g, 6ms

Pemasangan kabel

40N Max.

Menurut QSFP MSA Rev 1.0

Ekstraksi kabel plug

30N Max.

Menurut QSFP MSA Rev 1.0.

Kekuatan penahan kunci

Tidak ada bukti kerusakan fisik

EIA-364-13

Daya tahan

Tidak ada bukti kerusakan fisik.

EIA-364-09; melakukan siklus plug&unplug
