Menyoroti:
Mini 12G-SDI ke Konverter Serat
, Konverter Fiber SDI dengan Tally
, Konverter 12G-SDI dengan RS485

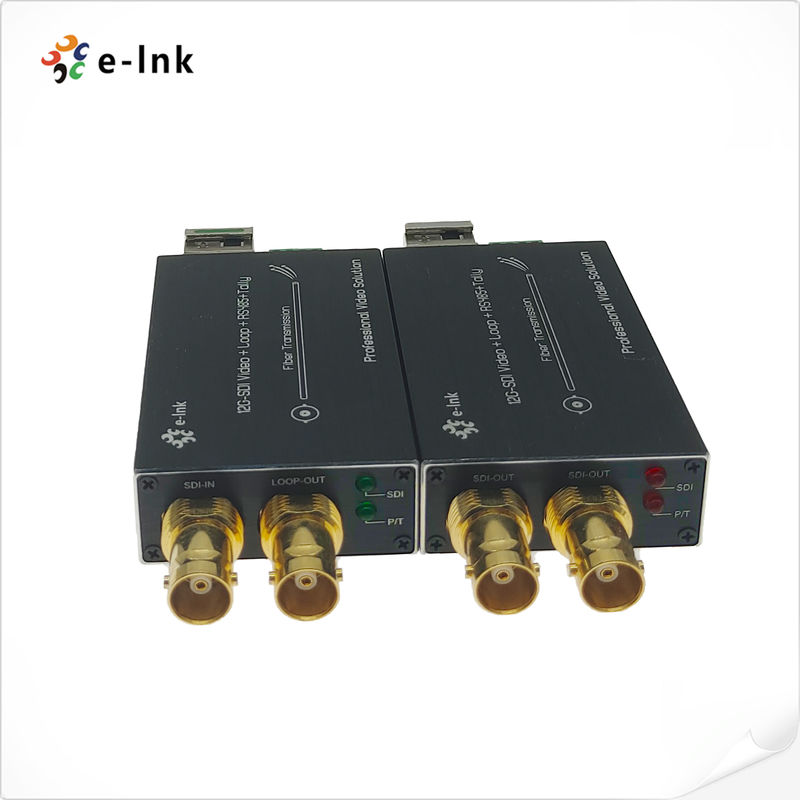

Mini 12G-SDI ke Konverter Serat dengan Tally dan RS485
Mini 12G-SDI ke Konverter Serat dengan TallydanRS485
Keuntungan
️Setiap saluran SDI termasuk 8-saluran audio tertanam
️Equalization kabel otomatis untuk memastikan integritas sinyal
️Mendukung ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) dan ST-259 ((SD)
️Kunci Reclocker Terintegrasi ke SMPTE Tingkat 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps atau Divide by-1,001 Subrates dan 270 Mbps
️Secara langsung kompatibel dengan sistem kamera 12G/6G/3G-SDI
️Kemampuan transmisi jarak jauh setidaknya 10 km (6,2 mil), hingga 80 km
️Mendukung Tally dan mundur RS485
️Mendukung hot swapping dan hot plugging
️Transmisi tingkat siaran non-kompresi digital penuh;
️rentang dinamis super optik dan bebas pengaturan;
️teknik serat optik WDM/CWDM/DWDM;
Mendukung 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Gambaran umum
Seri LNK-M12G-1V1T1DMini-type 12G-SDI Fiber Converter mendukung 1Ch 12G Video (audio tertanam), 1Ch Tally sinyal dan 1Ch Backward RS485 dikirim melalui kabel serat optik,dan memantau sinyal secara lokal melalui output loop 12G. E-link 12G Video over Fiber Converters mencakup satu pemancar dan satu penerima untuk HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Indeks Teknis
|
Format
|
Mendukung ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) dan ST-259 ((SD)
|
|
Kompatibel
|
Kompatibel dengan DVB-ASI dan AES10 (MADI)
|
|
Input
|
1 x 12G-SDI pada BNC
|
|
Output
|
1 x serat optik LC
|
|
1 x 12G-SDI loop-out pada BNC
|
|
Resolusi yang Didukung
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Jangkauan resolusi
|
3840*2160@60Hz
|
|
Input spesifikasi kabel
|
≤ 70m@12G SDI Belden 1694A
|
|
Spesifikasi kabel output
|
≤ 70m@12G SDI Belden 1694A
|
|
Jenis data
|
Penghitungan Kembali
|
|
Jenis data
|
Ke belakang RS485
|
|
Bandwidth transmisi optik
|
270MHz 12GHz
|
|
Kekuatan
|
5-15 VDC
|
|
Konsumsi Daya
|
2 W (Max.)
|
|
Dimensi (LxWxH)
|
80 x 40 x 20 (mm)
|
|
PenyimpananSuhu
|
-40°C~80°C
|
|
Suhu operasi
|
-40°C~85°C
|
Informasi Pemesanan
|
Model
|
Deskripsi
|
|
LNK-M12G-1V1T1D-20
|
Jenis mini12G- SDI ke Fiber Converter dengan Tally, Reverse RS485dan loop keluar, SMF, LC Fiber Connector20KM, termasuk pemancar dan penerima, yang digunakan oleh pasangan
|
Aplikasi
