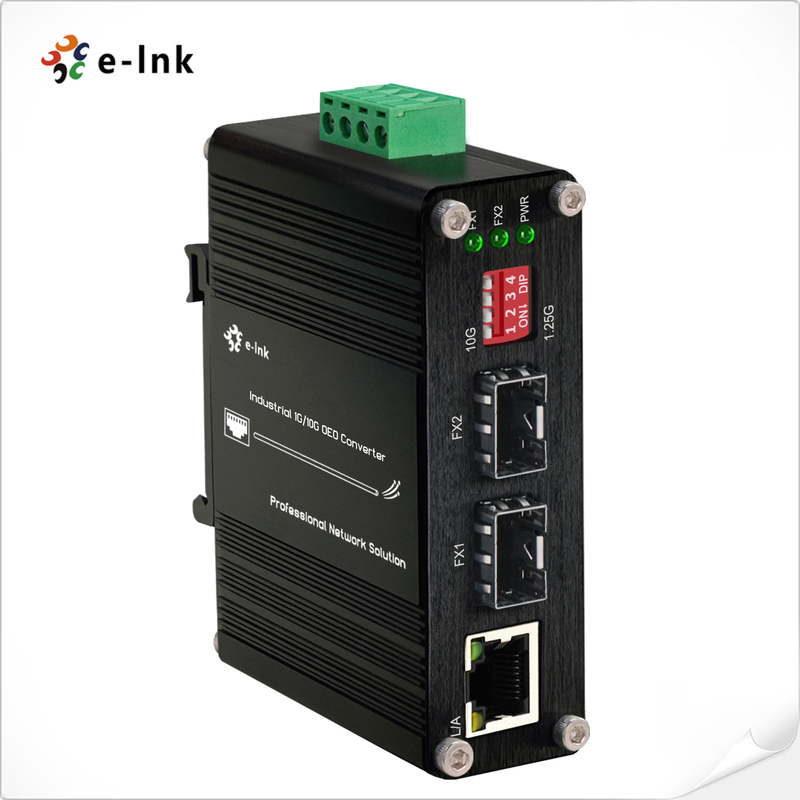

Industrial 10G SFP+ ke SFP+ OEO Converter (3R Repeater) dengan 1G Ethernet Media

Industrial 1G/10G SFP+ ke SFP+ OEO Converter (3R Repeater) dengan 1GFungsi Konverter Media Ethernet

Gambaran Produk:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsPerangkat serbaguna ini berfungsi sebagai pengulang serat 3R (Reamplify, Reshape, Retime) untuk transmisi jarak jauh 10Gbps dan konverter media 1G Ethernet,memastikan integritas sinyal di seluruh segmen jaringan yang diperluas.

Mendukung beberapa protokol termasuk SDH/SONET STM-64/OC-192, 10G Fiber Channel, dan 10G Ethernet, konverter ini sangat ideal untuk aplikasi jaringan tulang punggung di infrastruktur SAN, LAN, dan MAN.Ini memiliki konversi panjang gelombang optik yang fleksibel (1310nm/1550nm/CWDM/DWDM) dan fungsi loop-back, sehingga cocok untuk ruang telekomunikasi, pusat data, dan laboratorium R&D.

Dengan kisaran suhu operasi yang luas dari -40°C sampai 80°C dan desain industri yang kuat,Konverter ini dapat diandalkan memperpanjang koneksi serat optik hingga 120km sambil memberikan konversi mulus antara serat dan antar muka tembagaKemampuan regenerasi sinyalnya yang canggih memastikan kinerja optimal dalam kondisi lingkungan yang keras, menjadikannya solusi penting untuk penyebaran infrastruktur jaringan kecepatan tinggi modern.

Fitur produk:

✅Regenerasi Sinyal 3R LanjutanFitur: Teknologi Reamplify, Reshape, and Retiming (3R) untuk memastikan integritas sinyal dan meminimalkan hilangnya data pada jarak transmisi yang diperpanjang.

✅Transportasi Low-Latency yang Transparan: Menyediakan konversi protokol transparan dengan keterlambatan yang sangat rendah, ideal untuk aplikasi real-time dan jaringan data berkecepatan tinggi.

✅Desain SFP+ Hot-Pluggable: Mendukung modul SFP + yang dapat ditukar panas dengan indikator LED status komprehensif untuk pemasangan yang mudah dan pemantauan real-time.

✅Dukungan Gelombang Fleksibel: Kompatibel dengan panjang gelombang DWDM/CWDM yang ditentukan ITU-T dan fitur Digital Diagnostic Monitoring (DDM) untuk manajemen serat yang tepat.

✅Pengujian Jaringan Lanjutan: Mendukung fungsionalitas Loop-back dan transmisi Jumbo Frame untuk diagnostik jaringan yang efisien dan throughput data yang dioptimalkan.

✅Fleksibilitas Serat Bertingkat Dua: DIP switch memungkinkan switching mulus antara 1,25G dan 10G tingkat data serat, memberikan pilihan penyebaran serbaguna.

✅Konversi Media Multi-Fungsi: Beroperasi sebagai konverter OEO 10G dan konverter media Ethernet 1G, mendukung konversi tembaga ke serat dan serat ke serat.

✅Desain Industri yang Rugged: Rumah aluminium IP40 memastikan operasi yang andal di lingkungan yang keras dengan perlindungan EMI yang unggul.

✅Pilihan Pemasangan Fleksibel: Mendukung instalasi DIN-rail dan wall-mount untuk penyebaran mudah di lemari industri dan lingkungan terbatas ruang.

✅Operasi suhu yang diperpanjang: Mempertahankan kinerja stabil di kisaran suhu -40 °C sampai 80 °C, cocok untuk aplikasi lingkungan yang ekstrim.

Skenario Aplikasi

• Jaringan Backbone Telekomunikasi: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Interkonektivitas Pusat Data: Memungkinkan koneksi serat jarak jauh antara pusat data menggunakan panjang gelombang DWDM / CWDM, mendukung bingkai jumbo dan transmisi latensi rendah untuk jaringan area penyimpanan (SAN) dan peternakan server.

• Tulang belakang Otomasi Industri: Memperluas jaringan Ethernet industri 10G di fasilitas manufaktur dengan perlindungan IP40 dan operasi suhu tinggi (-40 °C hingga 80 °C) untuk konektivitas lingkungan yang keras.

• Pemantauan dan pengujian jaringan serat: Menggunakan fungsi loop-back dan dukungan DDM untuk diagnostik jaringan dan pemantauan kinerja di ruang telekomunikasi dan infrastruktur operator.

• Sistem Transmisi Jarak Jauh: Memfasilitasi regenerasi sinyal optik untuk jarak hingga 120 km di jaringan kampus, sistem transportasi cerdas, dan komunikasi utilitas dengan konversi protokol transparan.

• Migrasi Jaringan Hibrida: Berfungsi sebagai konverter media tingkat ganda antara jaringan tembaga Ethernet 1G dan jaringan serat 10G, mendukung peningkatan jaringan yang mulus dan integrasi jaringan yang heterogen.

• Infrastruktur jaringan seluler: Mendukung koneksi 5G front-haul dan backhaul dengan fleksibilitas SFP + yang dapat ditukar panas dan sinkronisasi waktu yang tepat untuk penyebaran jaringan seluler.

Indeks Teknis

Data Kinerja	Indeks Teknis
Fungsi peralatan	3R Repeater
Kecepatan transmisi	10G: 8.5Gb/s-11.7Gb/s
Protokol	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70Gbps) 10G LAN dengan 255/237 FEC coding (11.09Gbps) 10G Fiber Channel (11,32Gbps) 10G POS
Jenis antarmuka	SFP+ ke SFP+
Jarak Transmisi	Modul SFP+: hingga 80km
Paket Maksimal Tingkat Pembagian	14,880,950/S
Suhu operasi	-40°C sampai 80°C (-40°F sampai 176°F)
Suhu penyimpanan	-40°C sampai 85°C (-40°F sampai 185°F)
Kelembaban Relatif	5% sampai 95% tidak kondensasi
MTBF	> 200.000 jam
EThernet Media Converter Spesifikasi
Standar	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Kontrol aliran full-duplex
Mode Kerja	10/100/1000BASE-T ke 1000BASE-SX/LX
Jenis Pelabuhan	SFP ke RJ45
Kabel Jaringan	Pasangan berpusing 10BASE-T: UTP 2 pasang Kategori 3,4,5, sampai 100m 100BASE-TX: 2 pasang UTP Cat. 5, hingga 100m 1000BASE-T: 4-pasangan STP Cat 5 sampai 100m Kabel serat optik 1000BASE-SX: Kabel serat multi-mode 50/125μm atau 62.5/125μm, hingga 220/550m/2km. 1000BASE-LX: Kabel mode tunggal 9/125μm, menyediakan jarak panjang untuk 10/20/40/80/120km (berbeda-beda pada modul SFP)
Listrik dan Mekanik
Daya Masuk	12 ~ 48VDC, Daya Redundant (Blok Terminal 6 pin)
Konsumsi Daya	8W Max
Perlindungan
Daya Masuk Terlalu Banyak	Otomatis Reset
Kebalikan Polaritas	Saat ini
DIP Switch
Fungsi switch DIP 4 digit	DIP	Fungsi	Pengaturan
	SW 1	1.25G/10G	ON - 1,25 ~ 8,5G	OFF - 10.3G atau 14.025G
	SW 2	Dijamin	ON - Dilarang	OFF - Reserved
	SW 3	Dijamin	ON - Dilarang	OFF - Reserved
	SW 4	Dijamin	ON - Dilarang	OFF - Reserved
Indikator LED:
PWR	Status Daya
FX1	SFP Port-1
FX2	SFP Port-2
L/A	TP LINK/ACT
Dimensi (WxDxH)	95 x 70 x 30 mm
Berat badan	0.25kg
Casing	Kasus aluminium
Opsi pemasangan:	DIN-Rail mount
Persetujuan Peraturan
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Peningkatan)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informasi Pemesanan

Aplikasi I: Konverter OEO 1G/10G (3R Repeater)

Aplikasi II: serat ke tembaga 1Gbps peralatan Ethernet berfungsi sebagai konverter media serat ke tembaga
