Transceiver BIDI Serat Tunggal 155M 1x9 - Konektor FC 20km RoHS

Name: Transceiver BIDI Serat Tunggal 155M 1x9 - Konektor FC 20km RoHS
Brand: E-link China Technology Co.,LTD
SKU: LNK-BD9-155T3R5
Price: 1,292.00 USD
Availability: InStock

Rincian produk

Tempat asal: CINA

Nama merek: E-link

Sertifikasi: RoHS,CE

Nomor model: LNK-BD9-155T3R5

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1 pcs

Harga: $5-2579

Kemasan rincian: Transceiver Serat SFP

Waktu pengiriman: 3-5 hari kerja

Syarat-syarat pembayaran: L/C, T/T, Western Union, Moneygram, Paypal

Menyediakan kemampuan: 100000pcs/bulan

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                              155M Single Fiber BIDI transceiver, 1x9 SFP transceiver with FC connector, 20km fiber transceiver with RoHS


Tegangan suplai:	+3.6V maks.	Laju data:	155Mb/dtk
Voltase:	+5VDC	Sensitivitas Penerima:	-34dBm

Tegangan suplai:	+3.6V maks.
Laju data:	155Mb/dtk
Voltase:	+5VDC
Sensitivitas Penerima:	-34dBm

Deskripsi

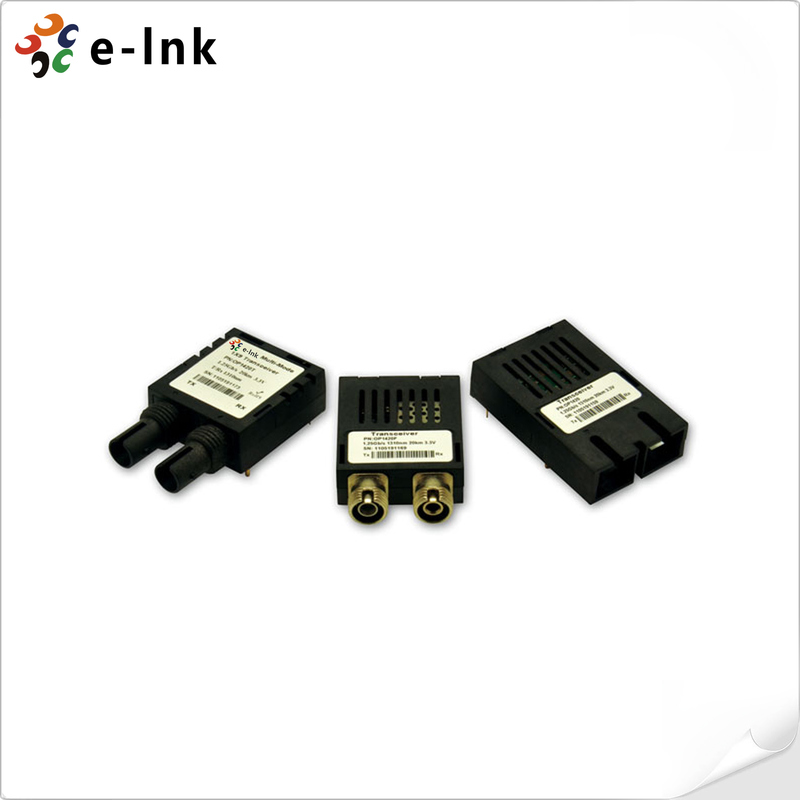

Transceiver BIDI Serat Tunggal 155M 1x9 - Konektor FC 20km RoHS

155M Single Fiber BIDI 1x9 Transceiver - 20km

FC Connector RoHS

Ringkasan Produk

Ini 155M Single Fiber Bi-Directional (BIDI) 1x9 Optical Transceiver adalah kinerja tinggi, kompak modul serat optik yang dirancang untuk komunikasi data yang dapat diandalkan.155Mbps (155M)lebih dari jangka panjangjarak transmisi hingga 20 kilometermenggunakanSerat Single-Mode (SMF).

Keuntungan utama dari iniTransceiver serat tunggalApakah itudua arahoperasi, yang memungkinkan simultaneous transmisi dan penerimaan sinyal optik melalui single fiber strand. fitur ini secara efektif menggandakan kapasitas serat jaringan Anda,membuat biaya yang efisienlarutan serat optik.

Modul ini dirancang dengan dua bagian utama untuk memastikan kinerja yang optimal:

Pemancarmenggunakan kualitas tinggiFP Laseruntuk emisi sinyal yang stabil dan tepat.
Sang PenerimaMengintegrasikan sensitifPIN Photodiodeditambah denganTrans-Impedance Preamplifier (TIA), memastikan deteksi dan konversi sinyal dengan sensitivitas tinggi.

Ini.Modul optik 1x9adalah pilihan yang ideal untukAplikasi FTTH,jaringan telekomunikasi, dan lainnya155M komunikasi optiksistem yang membutuhkan konektivitas jarak jauh yang handal.

Fitur Produk

Compact 1x9 Form Factor dengan FC Connector:Transceiver ini datang dalam standar industriPaket 1x9, dengan kekuatan yang kuatKonektor serat optik FCDesain ini memastikan koneksi fisik yang aman dan kinerja yang dapat diandalkan di berbagai lingkungan jaringan, membuatnya serbagunamodul plug-and-play.
Operasi dua gelombang dua arah:Dirancang untuk efisienTransmisi serat tunggal, ia menawarkan dua konfigurasi panjang gelombang:1310nm FP Laser Tx / 1550nm PIN Rxdan1550nm FP Laser Tx / 1310nm PIN Rx. Fleksibilitas ini memungkinkan untuk dioptimalkanMultiplexing divisi panjang gelombang (WDM)dalam perencanaan jaringan Anda, memungkinkan komunikasi dua arah melalui untaian serat tunggal.
20km jangkauan stabil melalui serat mode tunggal:MemastikanJarak transmisi 20kmpadaSMF (single-mode fiber), modul ini memberikan transfer data yang stabil dan kehilangan minimal, ideal untuk menghubungkan titik jaringan jarak jauh dan memperluas cakupan jaringan Anda secara andal.
Suplai daya tunggal +3,3V yang disederhanakan:Dirancang untuk integrasi yang mudah dan efisiensi energi, ia beroperasi pada satuSumber daya +3,3VHal ini menyederhanakan desain daya sistem Anda dan mengurangi biaya operasional secara keseluruhan, menjadikannyakonsumsi daya rendahsolusi.
LVPECL kompatibel antarmuka listrik:Ini memilikiAntarmuka yang kompatibel dengan LVPECLuntukinput dan output data, memastikan integritas sinyal kecepatan tinggi, jitter rendah, dan kompatibilitas mulus dengan berbagai peralatan jaringan standar.
Keandalan yang ditingkatkan dengan perlindungan EMI & ESD yang rendah:Dibangun dengan superiorgangguan elektromagnetik (EMI)penekanan danperlindungan ESD yang sangat baikKonstruksi yang kuat ini secara signifikan meningkatkan daya tahan dan keandalan modul dalam lingkungan yang bising secara listrik, meminimalkan waktu henti.
Sesuai dengan IEC-60825 Laser Safety Standard:Transceiver optik ini sepenuhnya sesuai dengan internasionalstandar keamanan laser IEC-60825, memastikan bahwa ia memenuhi persyaratan keamanan mata yang ketat dan menyediakan solusi operasi yang aman bagi pemasang dan pengguna akhir.
Desain ramah lingkungan bersertifikat RoHS:Sebagai produsen yang berkomitmen terhadap tanggung jawab lingkungan, kami memastikan produk inikompatibel dengan RoHSdirektif, membatasi penggunaan zat berbahaya, menjadikannya pilihan hijau dan berkelanjutan untuk bisnis Anda.

Skenario Aplikasi

Fiber-to-the-Home (FTTH) jaringan akses:Sempurna untuk menyediakan kaki terakhir konektivitas diArsitektur FTTH, menghubungkan pelanggan ke kantor pusat atau terminal jalur optik (OLT) melalui serat tunggal, secara efektif menggandakan kapasitas pabrik serat yang ada.
Jaringan Akses Metro dan Telekomunikasi:Sangat cocok untukjaringan akses metrodaninfrastruktur telekomunikasi, mendukung155Mbps (STM-1/OC-3)link data untuk backhaul situs sel, koneksi point-to-point, dan agregasi tepi jaringan melaluiJarak transmisi 20km.
Sistem Transmisi SDH/SONET:Komponen yang dapat diandalkan untukHierarki Digital Sinkron (SDH)danSynchronous Optical Networking (SONET)sistem, memastikan kinerja yang stabil dan sesuai untuk lingkaran jaringan lama dan yang dimodernisasi.
Enterprise dan Kampus Data Link:Sebuah pilihan yang sangat baik untuk menghubungkan bangunan dalamjaringan perusahaanataulingkungan kampus, mendukung layanan data, suara, dan video dengan keandalan tinggi dan konsumsi daya rendah.
Sistem Kontrol dan Pemantauan Industri:Desainnya yang kuat, menampilkanEMI rendahdanperlindungan ESD yang sangat baik, membuatnya cocok untuk lingkungan yang keras sepertiotomatisasi industri,pemantauan jarak jauh, danSistem SCADA, di mana integritas sinyal sangat penting.
Proyek Optimasi Bandwidth:Fitur inti untukMultiplexing Divisi Panjang Gelombang (WDM)di atas serat tunggal, transceiver ini adalah kunci untukPeningkatan jaringandanProyek optimasi bandwidth, memungkinkan penyedia layanan untuk memaksimalkan investasi infrastruktur mereka tanpa meletakkan kabel baru.

Indeks Teknis

Rating Maksimal mutlak

Parameter	Simbol	Minimal	Maksimal	Satuan
Suhu penyimpanan	Tst	- 40	+85	°C
Suhu operasi	Di atas	0	+70	°C
Tegangan Pasokan	Vcc	0	+3.6	V
Tegangan masukan	Vin	GND	Vcc
Memimpin JadiAkupengeringan Suhu & Waktu	240/10			°C/s

Lingkungan Operasi

Parameter	Simbol	Minimal	Maksimal	Satuan
Tegangan Pasokan	Vcc	3.15	3.45	V
Lingkungan Suhu operasi	Di atas	- 40	+85	°C
Kelembaban Operasi Relatif	-	5	95	%

Bagian pemancar

Parameter		Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tingkat data		-	-	155	-	Mb/s
Panjang Gelombang Pusat	Tekstil	Akuo	1260	1310	1360	nm
Panjang Gelombang Pusat	Tekstil 1550	Akuo	1500	1550	1600	nm
Output Lebar spektrum		DAku	-	-	4	nm
Rata-rata optik Kekuatan output	Tekstil	Po	-15	-	-3	dBm
Rata-rata optik Kekuatan output	Tekstil 1550	Po	- 15		-3	dBm
Rasio Kepunahan	Tekstil	Er	12	-	18	dB
Rasio Kepunahan	Tekstil 1550	Er	12	-	18	dB
Waktu naik/turun ((20% ~ 80%)		Tr/Tf			0.26	ns
Total gugup		Tj			0.43	UI
Diagram Mata Optik		IEEE 802.3u dan ANSI Fiber Channel Kompatibel
Impendensi diferensial input		Zdiff		100		Ohm

Bagian penerima

Parameter		Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	unit
Tingkat data				155		Mb/s
Panjang gelombang	1550 Rx	Aku	1500	1550	1600	nm
Panjang gelombang	1310 Rx	Aku	1260	1310	1360	nm
Daya Masuk Maksimal		P_maksimal	-3	-	-	dBm
Sensitivitas penerima		P_menit	-		- 34	dBm
Impendensi diferensial output		Zdiff		100		Ohm
Kehilangan Batas batas		Kehilangan_D	-	-	-34	dBm
Kehilangan Batas batas		Kehilangan_A	-45

Deskripsi Pin

Pin	Nama	Diskripsi	Catatan
1	VeeR	Tanah penerima
2	RD+	Aku menerima data keluarput (LVPECL)
3	RD-	Inv.Terima Data keluarput (LVPECL)
4	SD	SinyalDitemukan (LVPECL)
5	VccR	Daya penerima
6	VccT	Kekuatan pemancar
7	TD-	Inv. Mengirim Dataput (LVPECL)
8	TD+	Mengirim dataput (LVPECL)
9	VeeT	Tanah pemancar

Aplikasi

Transceiver BIDI Serat Tunggal 155M 1x9 - Konektor FC 20km RoHS 0

Informasi Pemesanan

Bagian Nomor

PrOduct Deskripsi

LNK-BD9-155T3R5

155M Single Fiber BIDI 1x9 Transceiver Optik1310TX/1550RX, SC,20km, 0°C~+70°C

LNK-BD9-155T5R3

155M Single Fiber BIDI 1x9 Transceiver Optik1550TX/1310RX, SC,20km, 0°C~+70°C
