Saklar Ethernet PoE++ Industri
, Smart Managed PoE++ Switch
, Sakelar PoE Industri Mini
3-Port 10/100/1000Base-T IEEE802.3bt PoE++ 60W ke 1-Port 100/1000BASE-X

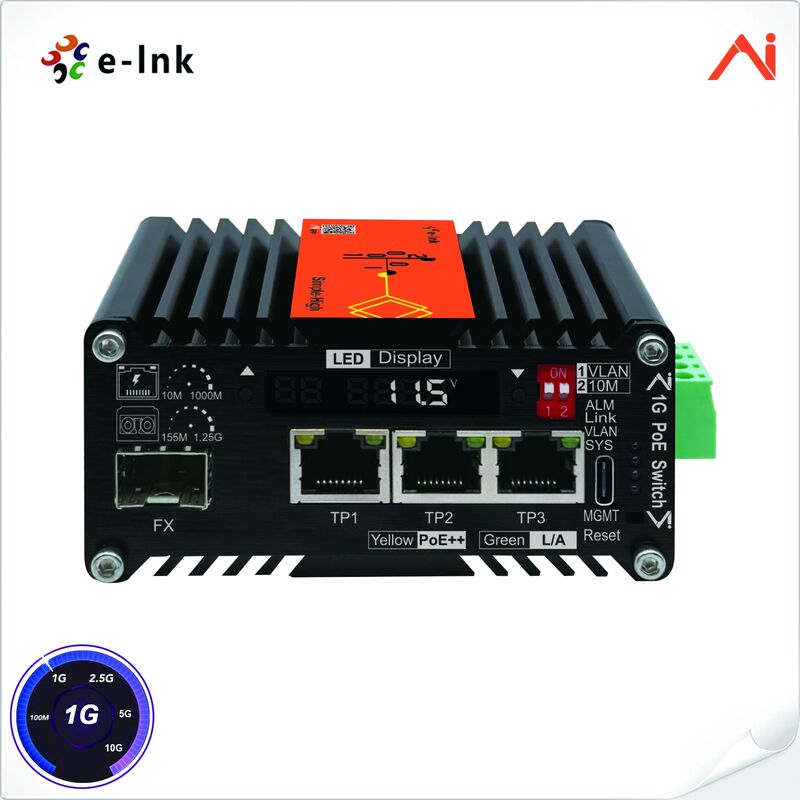

Mini Industrial AI Smart Managed PoE++ Ethernet Switch dengan Voltage Booster
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Ringkasan
LNK-AIMC103GMP60 adalah kompak AI cerdas dikelola industri PoE++ switch secara independen dikembangkan oleh E-link.×10/100/1000Base-T RJ45 PoE++ port + 1×100/1000BASE-X port serat SFP, terintegrasi dengan sirkuit peningkatan tegangan built-in yang dioptimalkan khusus untuk aplikasi pasokan tenaga surya.
Perangkat inovatif pertama di dunia ini menggabungkan dua keuntungan dari switch yang dikelola dan tidak dikelola.Antarmuka manajemen web PC dan LED Display tanpa alat pengujian tambahan.
Tutup data:tegangan,arus, suhu, Status port Ethernet, status kerja port SFP, status PoE, serta parameter DDM SFP rinci seperti daya optik, panjang gelombang, jarak transmisi, laju link dan suhu modul.
Kami berinovasi produk ini berdasarkan switch standar:
Fungsi perangkat: Fiber Port Alarm, Reset Sistem Terjadwal, PoE Reset Terjadwal, Isolasi VLAN,10M 250m Dukungan Transmisi.Jika port tujuan dari paket adalah link-down, itu meneruskan paket ke port lain dari pasangan cadangan
Memenuhi IP40, aluminium rumah, bekerja stabil di bawah suhu industri yang keras dari -40°Csampai 75°C.
Dilengkapi dengan dua sumber daya redundant, ia membuat Ethernet bekerja stabil 24X7.
Skenario aplikasi:
Manufaktur Cerdas & Otomasi: Transmisi data dan interkoneksi multi-perangkat
Power & New Energy: Komunikasi pengawasan dan jaringan cluster.
Rail Transit & Tunnel Engineering: Pemantauan video real-time dan transmisi sinyal.
Situs Minyak, Gas & Pertambangan: Komunikasi yang stabil
Smart City & Pengembangan Infrastruktur Baru
Selain itu, produk ini dapat digunakan di bidang seperti mengemudi otonom, robot humanoid, komputasi AI, metalurgi, teknik kimia,stasiun dasar penelitian di luar ruangan dan pemantauan cuaca lapangan.
Fitur Switch Ethernet PoE++ yang Dikelola oleh AI Industri Mini
️Sistem manajemen cerdas yang dikembangkan sendiri oleh E-link, mendukung Android mobile APP dan PC web UI
️ Tampilan layar LED dengan satu klikdashboard data real-time: arus sistem, tegangan, suhu internal, SFP mengirimkan / menerima daya optik, Ethernet & kecepatan link port serat dan banyak lagi
️Kemampuan manajemen APP & web yang kaya: dasbor grafis intuitif untuk status perangkat penuh; informasi SFP lengkap & data diagnostik DDM; ambang alarm daya optik yang dapat disesuaikan;port yang dijadwalkan/reboot perangkat yang ditentukan pengguna
️Luas9 ∼ 54VDCinput daya dengan built-inSirkuit peningkatan tegangan,
• Input 12V → output PoE 60W
• Masukan 24V →120W output PoE
• Masukan 48V →180W output PoE
️Sesuai denganIEEE 802.3af/at/bt PoE++PSE standar, versi yang dapat disesuaikan untuk kompatibilitas Starlink Gen 2 / Gen 3
️1 X100/1000BASE-X SFP port uplink serat
️Isolasi VLAN dengan satu klikdan10M 250m transmisi
️6KV perlindungan gelombang petir di semua pelabuhan
️Suhu operasi luas: -40°C ~ +75°C (-40°F ~ 167°F)
Indeks Teknis Switch PoE++ Ethernet yang Dikelola oleh AI Industri Ringan
|
Industrial AI Smart Managed PoE++ Switch dengan Voltage Booster untuk Solar Syste
|
|
Mode Akses
|
1x100/1000BASE-X SFP ke3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt
|
|
Ethernet
|
|
Standar
|
Standar Kepatuhan IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Kontrol Aliran Full-Duplex
|
|
IEEE 802.3az Ethernet hemat energi (EEE)
|
|
Jenis Pengolahan
|
Penyimpanan dan Pembebasan
|
|
Tingkat Filter Ke Depan
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memori Buffer Paket
|
1 Mbit
|
|
Panjang paket maksimum
|
9K Bytes
|
|
Kapasitas Pergantian
|
10Gbps/non-blocking
|
|
PC (Dukungan MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (Tanggal rilis: 2021-03-04 atau versi lebih baru)
Google Chrome 89+ (Tanggal rilis: 2021-03-02 atau versi lebih baru)
Opera 75+ (Tanggal rilis: 2021-03-24 atau versi lebih baru)
|
|
Windows Browser:
|
Microsoft Edge 89+ (Tanggal rilis: 2021-03-04 atau versi lebih baru)
Google Chrome 89+ (Tanggal rilis: 2021-03-02 atau versi lebih baru)
Opera 75+ (Tanggal rilis: 2021-03-24 atau versi lebih baru)
|
|
Aplikasi Ponsel (Dukungan Android,Tidak Mendukung iOS)
|
|
Aplikasi Ponsel (Android)
|
Mendukung semua Android Mobile Phone dan Android Tablet
|
|
Aplikasi iPhone mobile (iOS)
|
Tidak Mendukung iPhone atau iPad
|
|
Fungsi yang Dikelola dengan Cerdas oleh AI
|
|
Status Dewan Layanan
|
Suhu
|
|
|
Tegangan
|
|
Saat ini
|
|
Status Pelabuhan RJ45
|
Status Link
|
|
|
Tingkat
|
|
VLAN
|
|
Tegangan Pasokan PSE
|
|
Konsumsi Daya PSE
|
|
Penugasan Pin Daya
|
|
Status Pelabuhan SFP
|
Status Link
|
|
|
PN/SN
|
|
TX Power
|
|
RX Power
|
|
Semua Informasi DDM
|
|
Saklar DIP
|
DIP1
|
VLAN
|
|
|
DIP2
|
10M
|
|
Fiber Port Alarm
|
Dukungan
|
|
|
Rencanakan Reset
|
Dukungan
|
|
|
Power PoE Terjadwal
|
Dukungan
|
|
|
AntarmukaPatau
|
|
Port Ethernet
|
3-Port 10/100/1000BASE-T Ethernet RJ45 antarmuka Otomatis negosiasi, otomatis MDI/MDI-X
|
|
3-Port 10/100/1000BASE-T Dukungan IEEE802.3af/at/bt
|
|
Kabel: Kategori 5e atau lebih tinggi;
Jarak: ≤100 meter pada kecepatan data 1000M,≤ 250 meter pada kecepatan data 10M
|
|
SFP Port
|
1 Pelabuhan100/1000BASE-X SFP (Kompatibel ke belakang dengan 100BASE-X dan 1000BASE-X dan transceiver) (deteksi otomatis)
|
|
Kabel:
Multi-Mode: Kabel serat optik 50/125um atau 62.5/125um, jarak: 550m/2km;
Mode tunggal: kabel serat optik 9/125um, jarak: 20/40/80/100/120/160/200km
|
|
PoE (Power over Ethernet)
|
|
Standar
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, pada: 30W, bt type3: 60W, bt type4: 95W)
|
|
Kekuatan output PoE
|
90 Watt maksimal.
|
|
Penugasan Pin Daya
|
Panjang ujung + Panjang tengah: 1/2 ((+), 3/6 ((-);4/5 ((+), 7/8 ((-)
|
|
Anggaran PoE
|
Hingga 60Anggaran PoE watt (9-54VDC)
|
|
Jenis Power Supply PoE
|
IEEE 802.3af/at/bt (Jika perlu PoE pasif silakan hubungi layanan pelanggan)
|
|
Modus PoE
|
Kompatibel denganMode A dan Mode B.
|
|
Penguat Tegangan
|
Masukan DC 9-12V
|
Keluar PoE 48V, maksimal 60W
|
Masukan DC 19-24V
|
Keluar PoE 48V, maksimum 120W
|
|
Masukan DC 24-36V
|
Keluar PoE 48V, maksimum 120W
|
Input DC 48-54V
|
Keluar PoE 48V, maksimum 180W
|
|
Listrik dan Mekanik
|
|
Daya Masuk
|
9~54V DC, blok terminal 4 pin
|
|
Konsumsi Daya
|
5W Max. (Ketika PoE tidak digunakan)
|
|
Dimensi (W x D x H)
|
98 x 67 x 46 mm
|
|
Berat badan
|
300 g
|
|
Casing
|
Kasus aluminium
|
|
Opsi pemasangan
|
DIN-Rail
|
|
Indikator LED
|
|
SYS
|
LED hijau berkedip: Bekerja normal
|
|
VLAN
|
Hijau Padat:VLAN Pada
|
|
Bentuk Padat HijauMatikan:VLAN Putus.
|
|
Link
|
Green LED Solid On: SFP port link didirikan
|
|
LED hijau berkedip: Transmisi data
|
|
LED hijau dimatikan: port SFP tidak terhubung
|
|
ALM
|
Merah LED Solid On: Daya optik yang diterima di bawah ambang batas
|
|
LED merah dimatikan: daya optik normal yang diterima
|
|
TP1-3 L/A
|
Green LED Solid On: Hubungan port Ethernet
|
|
Green LED Slow Blink: Tingkat link port Ethernet adalah 10M/100M/1000M
|
|
LED hijau dimatikan: port Ethernet tidak terhubung
|
|
TP1-3 PoE
|
LED Kuning Padat Terpasang: PD Terhubung
|
|
LED kuning dimatikan: PD tidak terhubung
|
|
Lingkungan
|
|
Suhu operasi
|
-40°C sampai 75°C (-40°F sampai 167°F)
|
|
Suhu penyimpanan
|
-40°C sampai 85°C (-40°F sampai 185°F)
|
|
Kelembaban Relatif
|
5% sampai 95% tidak kondensasi
|
|
MTBF
|
> 200.000 jam
|
|
Persetujuan Peraturan
|
|
ISO9001, CE, FCC Bagian 15 Kelas A, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Kelas A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Peningkatan)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Aplikasi
|
Standar PoE Parameter
|
|
Standar PoE
|
|
Input ((V)
|
Saat ini ((A)
|
Output ((V)
|
Kekuatan ((W)
|
PoE Pin
|
Mode
|
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
5
|
48V
|
60
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
ModeA&B
|
|
|
af/at/bt
|
19-24
|
5
|
48V
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
ModeA&B
|
|
|
af/at/bt
|
48-54
|
5
|
48V
|
180
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
ModeA&B
|
|
|
|
|
|
|
|
|
|
|
Starlink PoE
|
Gen2
|
48-56
|
2.67
|
56
|
150
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
|
|
Gen3
|
48-56
|
3.57
|
56
|
200
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
Informasi Pemesanan Switch PoE++ Ethernet yang Dikelola oleh AI Industri Mini
|
Model
|
Deskripsi
|
|
LNK-AIMC103GMP60-SFP
|
Industri AI Smart Managed 1-Port100/1000Base-X SFP ke3- Pelabuhan 10/100/1000BASE-T IEEE802.3bt60W PoE++ Pergantian,Masukan daya 9V sampai 54V DC, dengan Voltage Booster.
|
|
Opsi SFP
|
Pilih SFP Anda di halaman SFP Options kami.
|
|
Modul SFP harus dibeli secara terpisah.
|
|
Opsi pemasangan
|
️DIN-Rail bracket default termasuk.
|
|
Pilihan Daya
|
️240W/5A 48VDCSumber daya listrik. kabel terbuka untuk blok terminal
|
|
Suplai listrik harus dibeli secara terpisah.
|
